அறிமுகம்

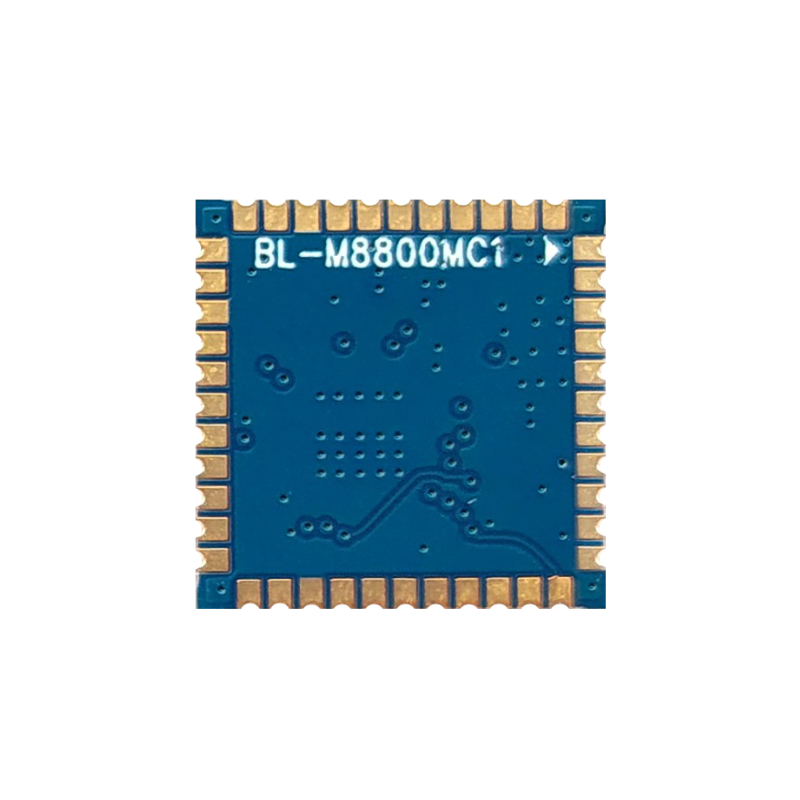

பி.எல்-எம் 8800 எம்.சி 1 என்பது மிகவும் ஒருங்கிணைந்த ஐஓடி தொகுதி ஆகும், இது WLAN துணை அமைப்பு, புளூடூத் துணை அமைப்பு, MCU துணை அமைப்பு, நினைவக துணை அமைப்பு, PMU துணை அமைப்பு மற்றும் பணக்கார புற இடைமுகங்களைக் கொண்ட பல செயல்பாட்டுத் தொகுதிகளுடன் இணைகிறது. சிறிய அளவு, பல செயல்பாடுகள், உயர் செயல்திறன், குறைந்த மின் நுகர்வு ஆகியவற்றின் அதன் அம்சங்கள் WLAN மற்றும் B தகவல்தொடர்புகளை அடிப்படையாகக் கொண்ட இன்டர்நெட் ஆஃப் திங்ஸின் நெகிழ்வான பயன்பாடுகளுக்கு ஏற்றவை.
அம்சங்கள்
• 240 மெகா ஹெர்ட்ஸ் கோர்டெக்ஸ்-எம் 4 எஃப் சிபியு (எம்.பி.யு & எஃப்.பி.யுவுடன்)
• 608KB SRAM, 704KB ROM, 16MB ஃப்ளாஷ்
• GPIO-Multiplexed சாதனங்கள்: SDIO/SPI/USB/UART/I2S/I2C/PWM/ADC
• RF வரம்பு: 2.4 ~ 2.4835GHz
• வைஃபை 802.11 பி/ஜி/என்/ஏஎக்ஸ் (20/40 மெகா ஹெர்ட்ஸ், 1 டி 1 ஆர், 286.8mbps phy வீதம் வரை)
• ஒருங்கிணைந்த PMU: 3.3V MAIN+1.8V/3.3VI/O சக்தி மட்டுமே தேவைப்படுகிறது
தொகுதி வரைபடம்
பொது விவரக்குறிப்புகள்
தொகுதி பெயர் | BL-M8800MC1 |
சிப்செட் | AIC8800MC |
WLAN தரநிலைகள் | IEEE802.11b/g/n/ax |
பி.டி விவரக்குறிப்பு | புளூடூத் கோர் விவரக்குறிப்பு V5.2/V4.2/V2.1 |
ஹோஸ்ட் இடைமுகம் | WLAN + B க்கான USB அல்லது wlan & Uart க்கான SDIO |
ஆண்டெனா | இணைக்கவும் அரை துளை திண்டு வழியாக வெளிப்புற ஆண்டெனாவுடன் |
பரிமாணம் | 12.0*12.0*2.1 மிமீ |
மின்சாரம் | 3.3 வி ± 0.2 வி பிரதான மின்சாரம் @600 எம்ஏ (அதிகபட்சம்) 3.3V ± 0.2V அல்லது 1.8V ± 0.1VI/O மின்சாரம் |
செயல்பாட்டு வெப்பநிலை | -20 ℃ முதல் +70 |
செயல்பாட்டு ஈரப்பதம் | 10% முதல் 95% RH (மாற்றப்படாதது) |
தயாரிப்பு பரிமாணம்
தொகுதி பரிமாணம்: 12.0*12.0*2.1 மிமீ (l*w*h; சகிப்புத்தன்மை: ± 0.3mm_l/w, ± 0.2mm_h)
தொகுப்பு பரிமாணங்கள்
தொகுப்பு விவரக்குறிப்பு:
1. ஒரு ரோலுக்கு 1,000 தொகுதிகள் மற்றும் ஒரு பெட்டிக்கு 5,000 தொகுதிகள்.
2. வெளிப்புற பெட்டி அளவு: 37.5*36*29 செ.மீ.
3. நீல சுற்றுச்சூழல் நட்பு ரப்பர் தட்டின் விட்டம் 13 அங்குலங்கள், மொத்த தடிமன் 28 மிமீ (24 மிமீ சுமந்து செல்லும் பெல்ட் அகலம்).
4. ஒவ்வொரு நிலையான எதிர்ப்பு வெற்றிடப் பையிலும் உலர் முகவர் (20 ஜி) மற்றும் 1 ஈரப்பதம் அட்டையின் 1 தொகுப்பு வைக்கவும்.
5. ஒவ்வொரு அட்டைப்பெட்டியும் 5 பெட்டிகளால் நிரம்பியுள்ளது.
