Mini 5G Wi-Fi-module met hoge snelheid, RF-versterker en Bluetooth-integratie
Invoering

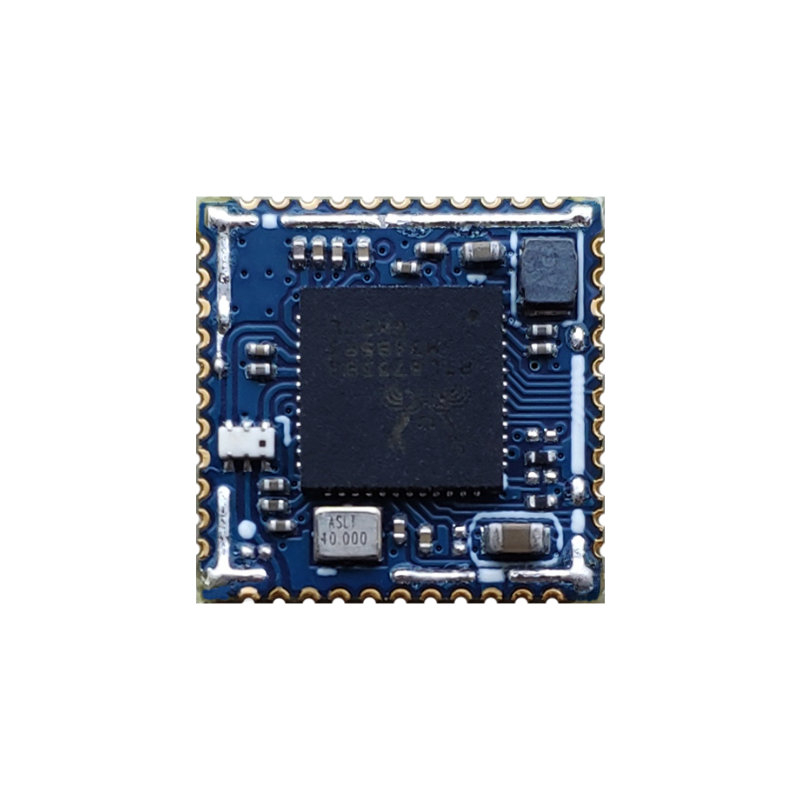

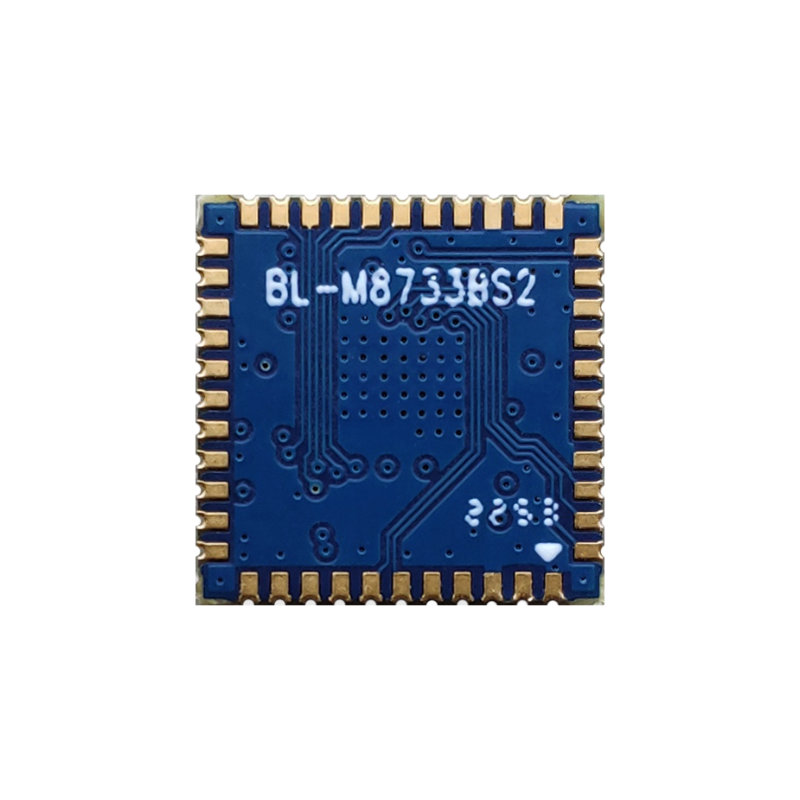

BL-M8733BS2-L is een sterk geïntegreerde dual-band WLAN + Bluetooth v4.2 combo-module. Het combineert een 1T1R dual-band WLAN-subsysteem met SDIO-interfacecontrollers en een Bluetooth-subsysteem met UART-interfacecontroller. Deze module is compatibel met de IEEE802.11a/b/g/n-standaard en biedt de maximale PHY-snelheid tot 150 Mbps. Het ondersteunt de dubbele Bluetooth-modus met BT v4.2/v2.1-compatibiliteit en biedt veel functies en lagere kosten, ideaal voor OTT-boxen, IP-camera's, POS en andere ingebedde apparaten die een draadloze verbinding nodig hebben.
Functies
Bedrijfsfrequenties: 2,4~2,4835GHz of 5,15~5,85GHz
Hostinterface: SDIO 2.0 voor WLAN, HS-UART voor Bluetooth
IEEE-standaard: IEEE 802.11a/b/g/n
De draadloze PHY-snelheid kan oplopen tot 150 Mbps
Bluetooth-specificatie: v2.1+EDR, v4.2-systeem
Gelijktijdig BT LE en BR/EDR
Voeding: 3,3 V hoofdstroom en 1,8 V/3,3VI/O stroom

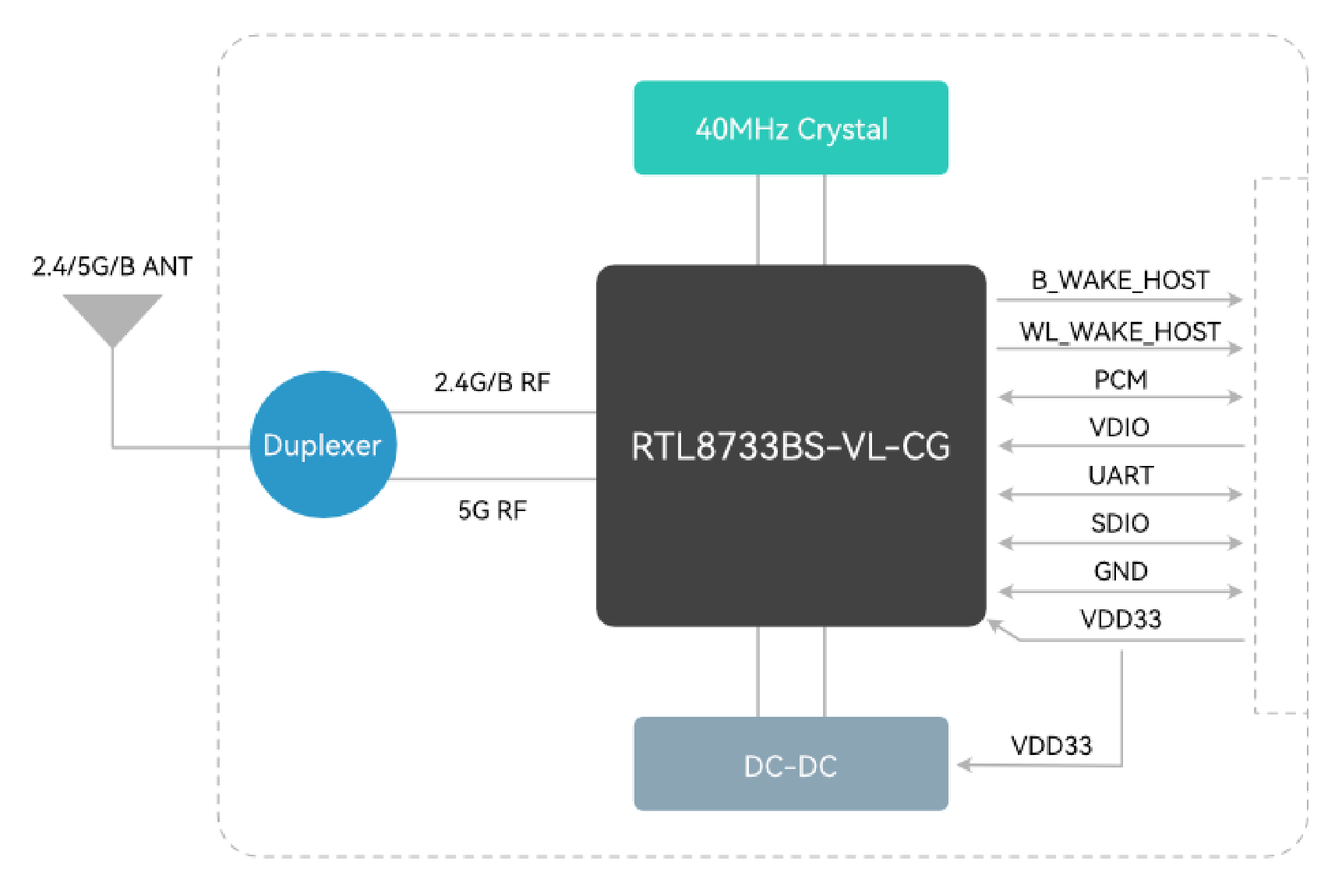

Blokdiagram
![屏幕截图 2024-06-13 164538]()
Algemene specificaties
Modulenaam |
BL-M8733BS2-L |
Chipset |
RTL8733BS-VL-CG |
WLAN-standaarden |
IEEE802.11a/b/g/n |
Bluetooth-standaarden |
Bluetooth Core-specificatie v4.2/2.1 |
Hostinterface |
SDIO 2.0 voor WLAN & UART-interface voor BT |
Antenne |
Maak verbinding met de externe antenne via pads met halve gaten |
Dimensie |
12*12*2.3mm (L*B*H) |
Voeding |
DC 3,3 V ± 0,2 V bij 600 mA ( max.) DC 3,3V±0,2V of 1,8V±0,1V I/O-voeding |
Bedrijfstemperatuur |
-20 ℃ tot +70 ℃ |
Werking Vochtigheid |
10% tot 95% RH (niet-condenserend) |

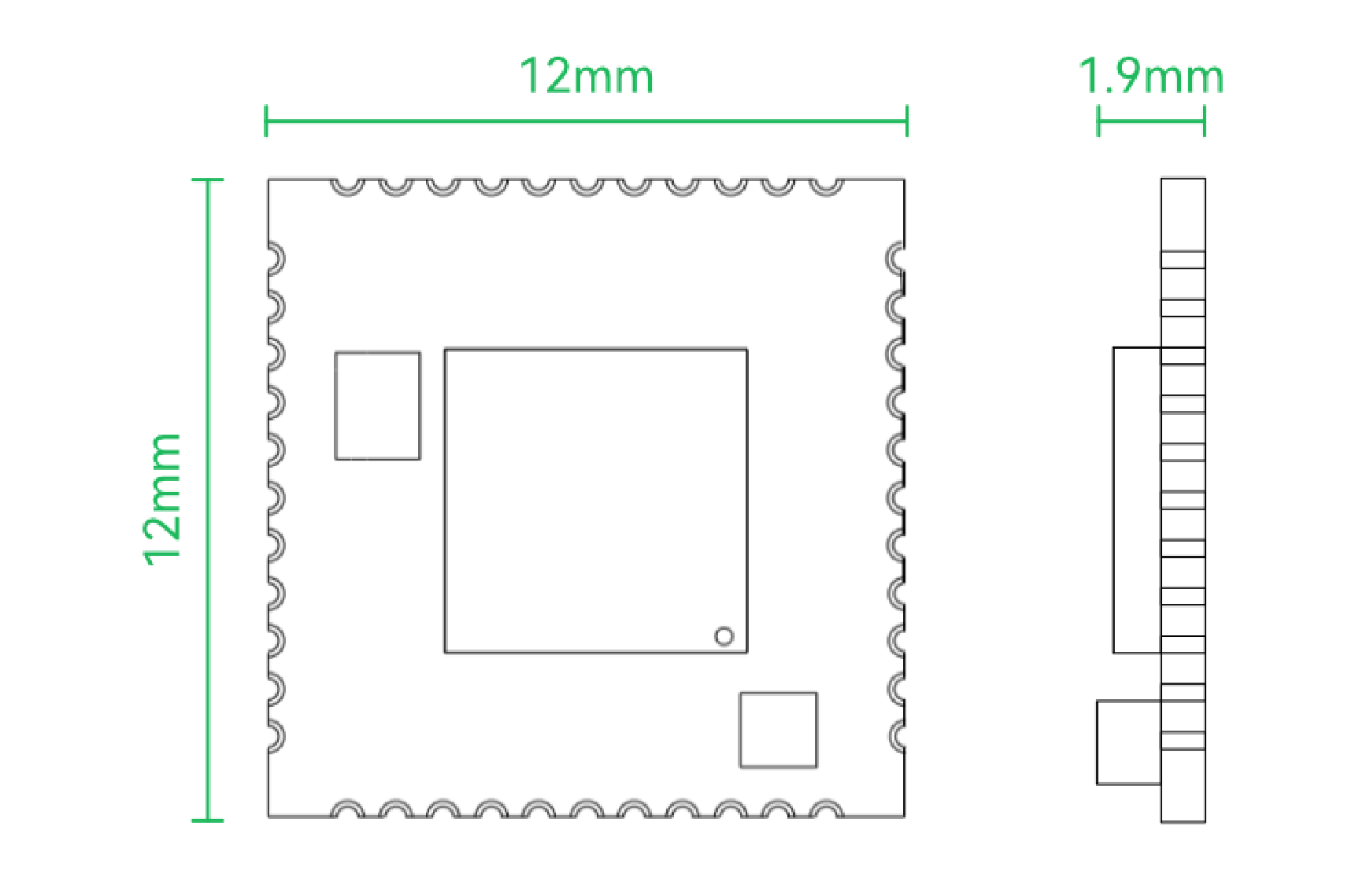

Productdimensie
![屏幕截图 2024-06-13 164553]()
Moduleafmeting: 12,0*12,0*2,3 mm (L*B*H; tolerantie: ±0,3 mm_L/W, ±0,2 mm_H)

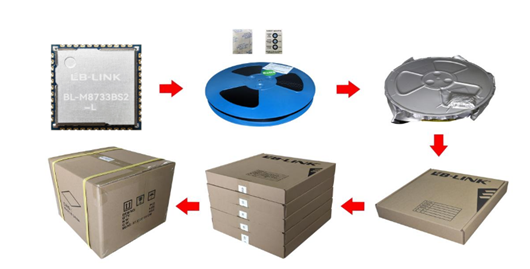

Afmetingen verpakking

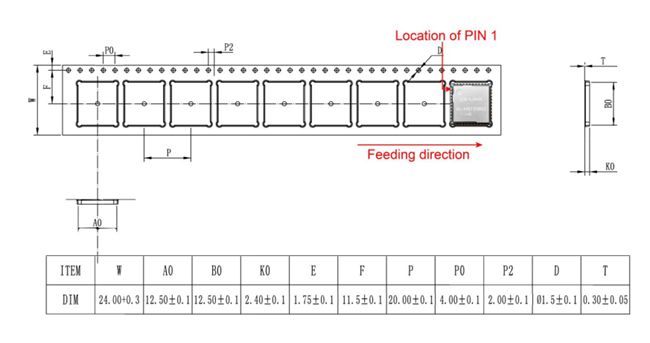

![图foto1]()
![图foto2]()
Pakketspecificatie:
1. 1.000 modules per rol en 5.000 modules per doos.
2. Buitendoos maat: 37.5*36*29cm.
3. De diameter van de blauwe milieuvriendelijke rubberen plaat is 13 inch, met een totale dikte van 28 mm
(met een breedte van 24 mm draagriem).
4. Plaats 1 pakket droogmiddel (20 g) en vochtkaart in elke antistatische vacuümzak.
5. Elke doos is verpakt met 5 dozen.
