Mini modulo Wi-Fi 5G con alta velocità, amplificatore RF e integrazione Bluetooth
Introduzione

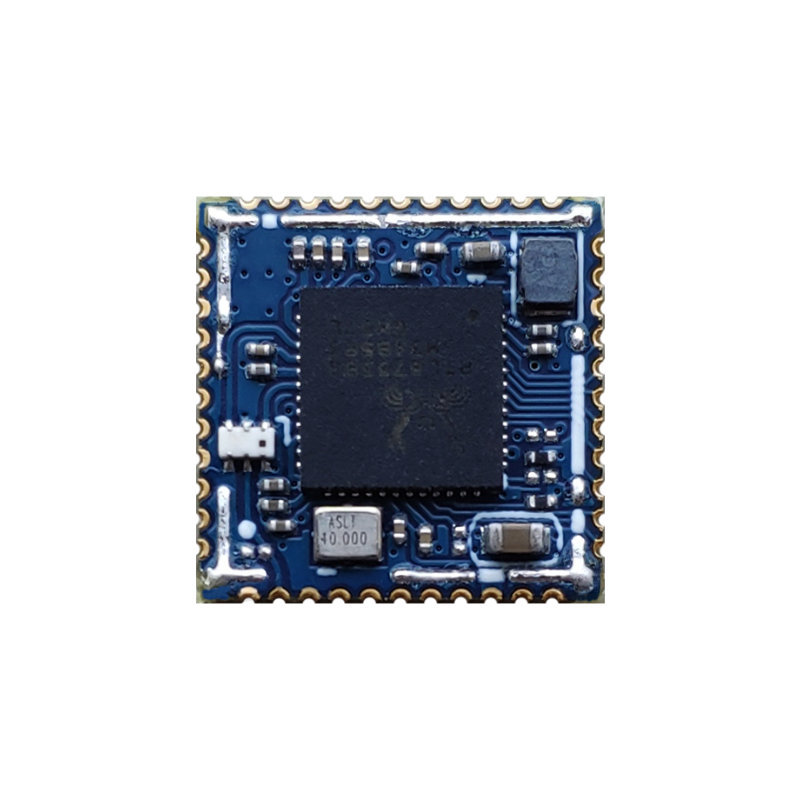

BL-M8733BS2-L è un modulo combinato WLAN dual-band + Bluetooth v4.2 altamente integrato. Combina un sottosistema WLAN dual-band 1T1R con controller di interfaccia SDIO e un sottosistema Bluetooth con controller di interfaccia UART. Questo modulo è compatibile con lo standard IEEE802.11a/b/g/n e fornisce la velocità PHY massima fino a 150 Mbps. Supporta la doppia modalità Bluetooth con conformità BT v4.2/v2.1, offrendo funzionalità ricche di funzionalità e costi inferiori, ideali per box OTT, telecamere IP, POS e altri dispositivi integrati che richiedono una connessione wireless.
Caratteristiche
Frequenze operative: 2,4~2,4835GHz o 5,15~5,85GHz
Interfaccia host: SDIO 2.0 per WLAN, HS-UART per Bluetooth
Norma IEEE: IEEE 802.11a/b/g/n
La velocità PHY wireless può raggiungere fino a 150 Mbps
Specifiche Bluetooth: sistema v2.1+EDR, v4.2
BT LE e BR/EDR simultanei
Alimentazione: alimentazione principale da 3,3 V e alimentazione da 1,8 V/3,3 VI/O
Diagramma a blocchi
Specifiche generali
Nome del modulo | BL-M8733BS2-L |
Chipset | RTL8733BS-VL-CG |
Standard WLAN | IEEE802.11a/b/g/n |
Standard Bluetooth | Specifica di base Bluetooth v4.2/2.1 |
Interfaccia host | SDIO 2.0 per WLAN e interfaccia UART per BT |
Antenna | Collegare all'antenna esterna tramite i cuscinetti a mezzo foro |
Dimensione | 12*12*2,3 mm (L*L*A) |
Alimentazione elettrica | CC 3,3 V±0,2 V a 600 mA ( massimo) Alimentatore I/O CC 3,3 V ± 0,2 V o 1,8 V ± 0,1 V |
Temperatura di funzionamento | Da -20℃ a +70℃ |
Operazione Umidità | Dal 10% al 95% di umidità relativa (senza condensa) |
Dimensione del prodotto
Dimensioni del modulo: 12,0*12,0*2,3 mm (L*L*A; Tolleranza: ±0,3 mm_L/L, ±0,2 mm_A)
Dimensioni della confezione
Specifica del pacchetto:
1. 1.000 moduli per rotolo e 5.000 moduli per scatola.
2. Dimensioni della scatola esterna: 37,5 * 36 * 29 cm.
3. Il diametro della piastra in gomma blu ecologica è di 13 pollici, con uno spessore totale di 28 mm
(con una larghezza della cintura di trasporto di 24 mm).
4. Mettere 1 confezione di agente secco (20 g) e una scheda di umidità in ciascun sacchetto sottovuoto antistatico.
5. Ogni cartone è imballato con 5 scatole.
