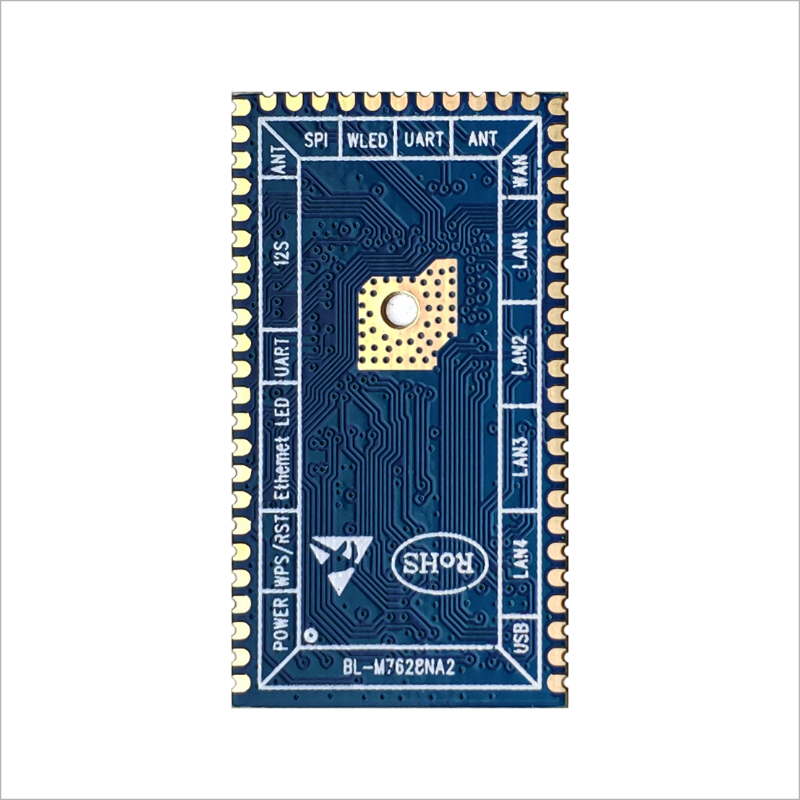

M7628NA2 2T2R 802.11b/g/n modul i ruterit WiFi

Hyrje

BL-M7628NA2 është një modul WLAN i ruterit pa tel, i krijuar në bazë të çipit MT7628NN. përputhet plotësisht me standardet IEEE 802.11b/g/n, mund të aplikohet në fushat e kamerës IP, shtëpisë inteligjente dhe IOT. Mbështet lidhjen me tela dhe me valë, shpejtësia PHY me valë mund të arrijë deri në 300 Mbps, ka ndërfaqe të pasur, e cila mund të zgjidhë më mirë shërbimet e monitorimit audio dhe video, dhe ka performancë të shkëlqyer RF dhe transmetimi me valë është më i qëndrueshëm.

Veçoritë

• Frekuenca e funksionimit WLAN: 2.4~2.4835 GHz

• Mbështetje WLAN modaliteti 2T2R me gjerësi bande 20/40, shpejtësi maksimale PHY deri në 300 Mbps

• Lidheni me antenën e jashtme përmes lidhësit IPEX

• Furnizimi me energji elektrike: DC 3.3V±0.2V

Aplikimi

• Kamera IP

• Monitor sigurie

• Sistemet NVR të sigurisë pa tela

• Kontroll inteligjent me valë

• Shtëpi e zgjuar

Diagram

Specifikimet e Përgjithshme

Artikulli	Përshkrim
Emrin e produktit	BL-M7628NA2
Çipi kryesor	MT7628NN
Çip	Flash@8 MB (16 MB opsionale) DDR2@64 MB (128 milion opsionale)
Ndërfaqja	WAN/LAN, USB2.0, I2C, SPI Card, 2*UART, 1*GPIO,5*LED, RESET
Standardet IEEE	IEEE 802.11b/g/n
Frekuencat Operative	2,4 GHz ~ 2,4835 GHz
Modulimi	802.11b: CCK, DQPSK, DBPSK 802.11g: 64-QAM,16-QAM, QPSK, BPSK 802.11n: 64-QAM,16-QAM, QPSK, BPSK
Modaliteti i punës	Ruteri (Ruteri i parazgjedhur)
Shkalla e të dhënave me valë	802.11b: 1, 2, 5.5,11 802.11 g: 6,9,12,18,24,36,48,54 802.11n: MCS0~7, HT20 arrin deri në 72.2 Mbps, HT40 arrin deri në 150 Mbps        HT40 arrin deri në 300 Mbps (2T2R)
Lloji i antenës	lidheni me antenën e jashtme përmes lidhësit IPEX
Dimensioni (L*P*H)	33,0 mm * 18,0 mm * 2,6 mm, Toleranca: ±0,15 mm
Furnizimi me energji elektrike	DC3.3V±0.2 (maksimumi 800 mA)
Burimi i orës	40 MHz
Temperatura e funksionimit	-20 ℃ deri +70 ℃
Lagështia e funksionimit	10% deri 95% RH (jo kondensuese)

Karakteristikat e softuerit

Karakteristikat e softuerit
Mënyrat e punës	Ruteri/Ruteri i klientit/Përsëritësi/Urëzimi dhe AP/Klienti (Ruteri i parazgjedhur)
Porta e paracaktuar	192.168.16.1
Llogaria/Fjalëkalimi	admin/admin
Lloji i lidhjes WAN:	PPPOE, STATIC, DHCP (DHCP e parazgjedhur)
DHCP	Hapur
SSID	B-LINK_XXXXXX (adresa MAC pas gjashtë)
Karakteristikat e Sigurisë së Firewall-it	Filtrimi MAC/IP/Port, Filtri URL
Modaliteti i sigurisë pa tela	WPA-PSK/WPA2-PSK (Çaktivizimi i parazgjedhur)
Modaliteti WDS	Modaliteti i përsëritësit (Çaktivizimi i parazgjedhur)
WPS	Default Disable
Konfigurimi QoS	Default Disable
Menaxhimi i Sistemit	Ngarko parazgjedhjet e fabrikës
	Përditëso firmuerin
	Rinisni ruterin

Dimension i produktit

Dimensioni i modulit: 33.0*18.0*2.6mm (L*P*H; Toleranca: ±0.15mm)

Dimensioni i lidhësit IPEX / MHF-1: 2.6*3.0*1.2 mm (L*W*H, Ø2.0 mm)

Dimensionet e paketave

Specifikimi i paketës:

1. 60 module për pjatë flluskë dhe 960 module për kuti.

2. Blister është i lidhur me membranë teli dhe futet në qese vakum anti-statike.

3. Vendosni 1 qese me rruaza të thata (20 g) dhe 1 copë kartë lagështie në çdo qese me vakum antistatik.

4. Madhësia e kutisë së jashtme është 35.2*21.5*15.5cm.
