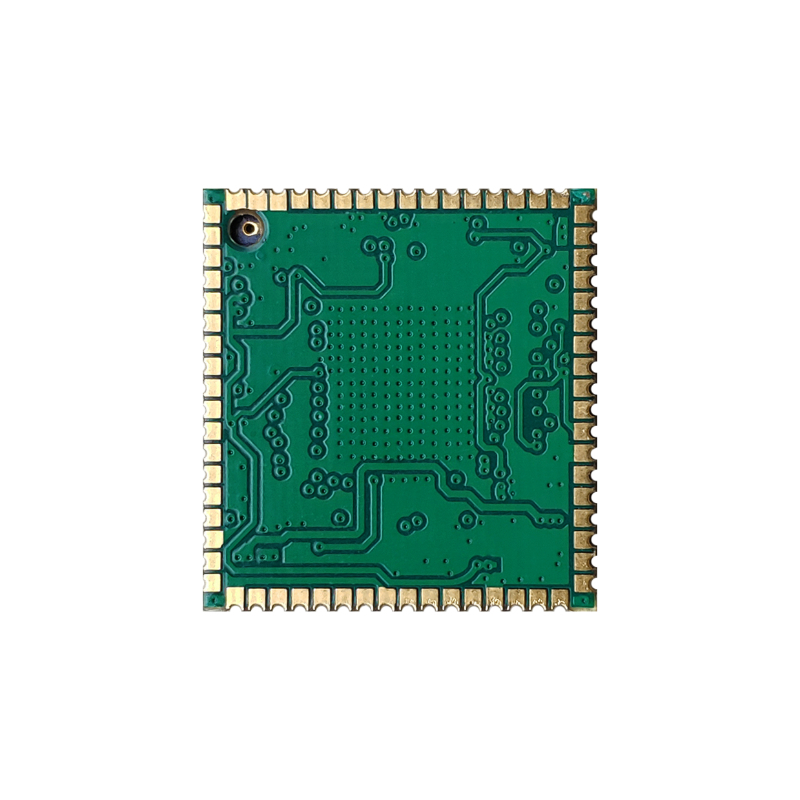

Moduli i kamerës WiFi M8715QT4 1T1R 802.11a/b/g/n/ac

Hyrje

BL-M8715QT4 është një bazë moduli i kamerës IP shumë i integruar me fuqi ultra të ulët në RTL8715AQD, i cili kombinon CPU ARM v8M, njësinë e memories, njësinë e sigurisë, njësinë e menaxhimit të energjisë, njësinë video, njësinë audio, njësinë WLAN në një çip të vetëm. Ai siguron ndërfaqe të pasura funksionale si audio analoge, video MIPI, host ose pajisje USB 2.0, pajisje SDMMC HS ose SDIO, RMII, ofron gjithashtu një sërë GPIO të konfigurueshme të cilat janë konfiguruar si periferikë dixhitalë, hyrje ADC, dalje PWM. Me kaq shumë përparësi, BL-M8715QT4 ideale për kamera IP me shumë funksione, përmasa të vogla dhe me kosto efektive me definicion të lartë!

Veçoritë

Video

• Mbështet sensorin CMOS të ndërfaqes me dy korsi të dhënash MIPI CSI-2

• Procesori i integruar i sinjalit të imazhit mbështet funksione të shumta dhe profesionale të përpunimit të imazhit

• Mbështet stabilizimin dixhital të imazhit (720p)

• Mbështet zbulimin e lëvizjes dhe maskën private

• Koduesi i integruar mbështet rezolucionin maksimal 2 megapiksel për H.264 që mbyllet me profile dhe nivele të shumta

• Mbështetni daljet e kodimit H.264/JPEG JPEG në kohë reale të transmetimeve të shumta me madhësi individuale të zvogëlimit

• Mbështet kontrollin e shpejtësisë konstante të bitit / shkallës së ndryshueshme të bitit

Audio

• Kodik i integruar audio me DAC dhe ADC 16 bit, EQ i konfigurueshëm me 5 breza të mbështetur

• Mbështet daljen e altoparlantëve mono me ngarkim 16Ω dhe 32Ω

• Mbështet hyrjen e mikrofonit mono me gjeneratorin e integruar të paragjykimit të mikrofonit

CPU dhe memorie

• ARM v8M MCU me orë 300 MHz dhe 2.23 DMIPS/MHz

• Memorie e integruar 32 MB LPDDR1 deri në 200 MHz

• Mbështetje e jashtme (në panelin kryesor të klientit, 1.8VI/O ) SPI/QPI NOR Flash

WLAN

• Frekuencat e funksionimit: 2.4~2.4835&5.15~5.85GHz

• Shpejtësia e pajtueshme me IEEE 802.11b/g/n/ac 1T1R WLAN PHY deri në 150 Mbps

• Lidheni me antenën e jashtme përmes lidhësit IPEX-4

Ndërfaqe me shpejtësi të lartë

• Pritësi USB 2.0 HS/FS ose pajisja USB 2.0 HS/FS e zgjidhshme

• SDMMC 3.0 me modalitetin DDR-50/SDR-50 ose pajisje SDIO 2.0 me mbështetje SDR25

• Ndërfaqja RMII në përputhje me IEEE 802.3/u mund të mbështesë të dy modalitetin PYH/MAC

Ndërfaqet periferike

• Mbështetje 5 UART me ndërfaqe të shumta të përzgjedhshme, shpejtësi maksimale e baud-it 4 MHz

• Mbështetni I2S dhe PCM me ndërfaqe të shumta të përzgjedhshme

• MAX 4 I2C me 3 shpejtësi, mbështetur në modalitetin master ose slave

• MAX 2 ndërfaqe SPI me modalitetin master ose skllav të mbështetur

• MAX 3 ADC me modalitetin 10-bit dhe shpejtësinë e mostrës 32 KHz

Diagrami i bllokut

Specifikimet e Përgjithshme

Emri i modulit	Moduli i kamerës BL-M8715QT4
Çipset	RTL8715AQD-VR3-CG
Standardet WLAN	IEEE802.11b/g/n/ac, 1T1R 150 Mbps (Maks.)
Protokolli i autobusit	NOR Flash/SPI/USB2.0 /Audio/UART/MIPI/ISP/I2C/I2S/SDMMC/MII/PCM
Antenë	Lidhuni me antenën e jashtme përmes lidhësit IPEX-4
Dimensioni	SMD 68 kunja, 17,6*16,5*1,8 mm (L*P*H)
Furnizimi me energji elektrike	DC 3,3V±0,2V @ 500 mA (Maks.)
Temperatura e funksionimit	-20℃ në +85℃
Lagështia e funksionimit	10% deri 95% RH (jo kondensues)

Dimensioni i produktit

Dimensioni i modulit: 17.6*16.5*1.8mm (L*P*H; Toleranca: ±0.3mm_L/W, ±0.2mm_H)

Dimensioni i lidhësit IPEX / MHF-4: 2,0*2,0*0,6 mm (L*W*H, Ø1,5 mm)

Dimensionet e paketës

Specifikimi i paketës:

1. 1000 module për rrotull dhe 5000 module për kuti.

2. Madhësia e kutisë së jashtme: 37.5*36*29cm.

3. Diametri i pllakës blu të gomës miqësore me mjedisin është 13 inç, me një trashësi totale prej 36 mm

    (me gjerësi rrip mbajtës 32 mm).

4. Vendosni 1 pako me agjent të thatë (20 g) dhe 1 kartë lagështie në çdo qese vakum antistatik.

5. Çdo kuti kartoni është e paketuar me 5 kuti.
