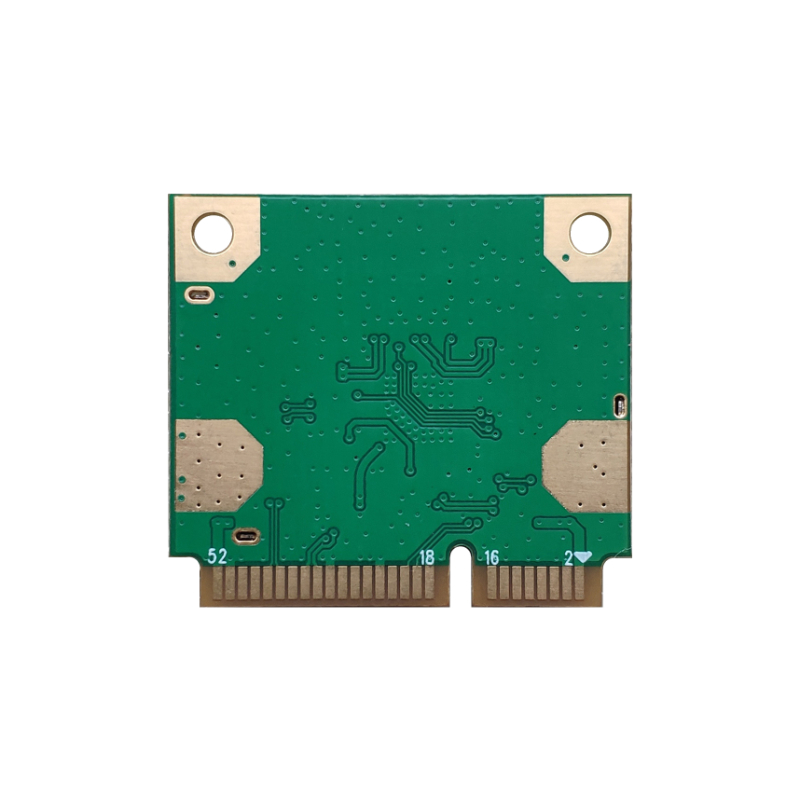

Modúl M8723DP2 1T1R 802.11b/g/n WiFi+B4.2

Modúl Wi-Fi 2.4G Ardluais le AP+STA agus STM32 do ríomhaire glúine agus ríomhaire

Réamhrá

Is Cárta Mini PCI Express Teaglama PCI Express an-chomhtháite é BL-M8723DP2, tá fochóras wlan ann le rialtóir comhéadan PCI Express agus fochóras Bluetooth le rialtóir comhéadan USB. Tá an cárta seo comhoiriúnach le caighdeán IEEE802.11b/g/n agus soláthraíonn sé an t-uasráta PHY suas le 150Mbps, tacaíonn sé le dé-mhodh Bluetooth le BT v4.2 comhlíontach, ag tairiscint nascacht gan sreang gné-saibhir agus tréchur iontaofa ó achar sínte.

Gnéithe

• Fachtóir Foirme: Cárta Leath-Mini PCI Express le coinnigh amuigh ag bun an taobh

• Minicíocht Oibriúcháin: 2.4 ~ 2.4835GHz

• Caighdeáin IEEE: IEEE 802.11b/g/n

• Is féidir le ráta PHY gan sreang suas le 150Mbps a bhaint amach

• Tacaigh le dé-mhodh BT Classic / BT Low Energy

• Ceangail le antenna seachtrach trí chónaisc IPEX




Léaráid Bloc

Sonraíochtaí Ginearálta

Ainm Cárta	BL-M8723DP2
sliseanna	RTL8723DE-VB-CG
Caighdeáin WLAN	IEEE802.11b/g/n
Sonraíocht BT	Sonraíocht Croí Bluetooth v4.2/2.1
Comhéadan Óstach	PCIE do WLAN & USB do BT
Antenna	Ceangail leis an antenna seachtrach trí chónaisc IPEX
Toise	30.0*26.8*3.1mm (L*W*H)
Soláthar Cumhachta	DC 3.3V ± 0.2V @ 500 mA (Uasmhéid)
Teocht Oibríocht	-20 ℃ go +70 ℃
Oibríocht Bogthaise	10% go 95% RH (Neamh-Chomhdhlúthú)

Toise an Táirge

Toise an chárta: 30.0 * 26.8 * 3.1mm (L * W * H; Caoinfhulaingt: ± 0.3mm_L / W, ± 0.2mm_H)

Toise an chónascaire IPEX / MHF-1: 3.0 * 2.6 * 1.2mm (L * W * H, Ø2.0mm)

Toisí Pacáiste

Sonraíocht an phacáiste:

1. 45 modúl in aghaidh an pláta blister agus 900 modúl in aghaidh an bhosca.

2. Tá an blister ceangailte le membrane sreang agus a chur i mála bhfolús frith-statach.

3. Cuir 1 mála de choirníní tirim (20g) agus 1 chárta taise i ngach mála bhfolús frith-statach.

4. Is é méid an bhosca lasmuigh ná 35.2*21.5*15.5cm.
