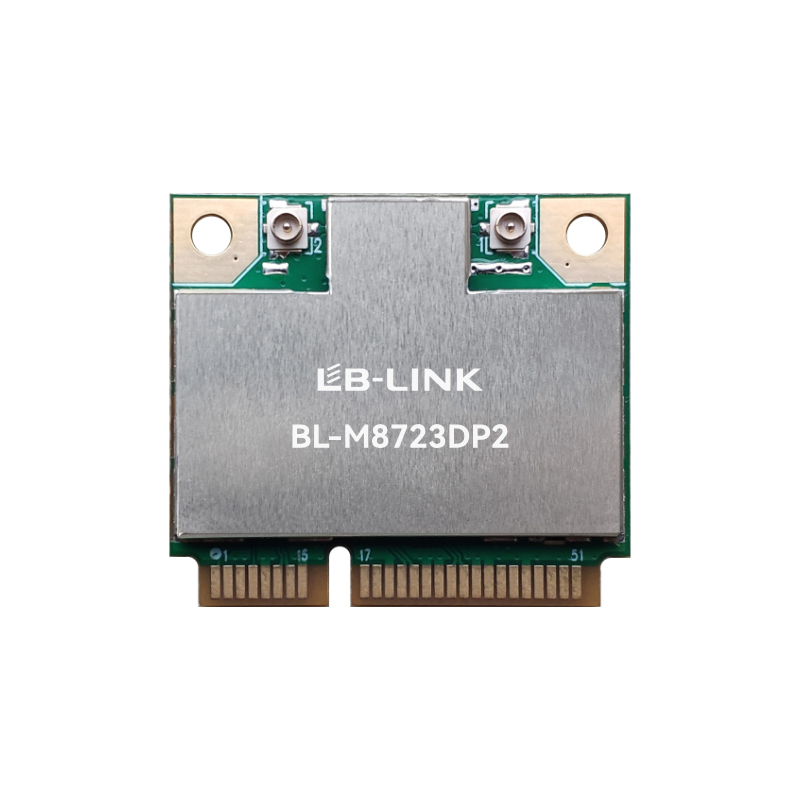

Módulo M8723DP2 1T1R 802.11b/g/n WiFi+B4.2

Módulo Wi-Fi 2.4G de alta velocidad con AP+STA y STM32 para computadora portátil y PC

Introducción

BL-M8723DP2 es una mini tarjeta PCI Express combinada WLAN+Bluetooth altamente integrada, que contiene un subsistema WLAN con controlador de interfaz PCI Express y un subsistema Bluetooth con controlador de interfaz USB. Esta tarjeta es compatible con el estándar IEEE802.11b/g/n y proporciona la velocidad PHY máxima de hasta 150 Mbps, admite el modo dual Bluetooth con compatibilidad con BT v4.2, lo que ofrece conectividad inalámbrica rica en funciones y rendimiento confiable desde una distancia extendida.

Características

• Factor de forma: Tarjeta PCI Express Half-Mini con salidas en la parte inferior

• Frecuencia de funcionamiento: 2,4 ~ 2,4835 GHz

• Estándares IEEE: IEEE 802.11b/g/n

• La velocidad PHY inalámbrica puede alcanzar hasta 150 Mbps

• Admite modo dual BT Classic / BT Low Energy

• Conexión a antena externa a través de conectores IPEX




Diagrama de bloques

Especificaciones generales

Nombre de la tarjeta	BL-M8723DP2
conjunto de chips	RTL8723DE-VB-CG
Estándares WLAN	IEEE802.11b/g/n
Especificación BT	Especificación básica de Bluetooth v4.2/2.1
Interfaz de host	PCIE para WLAN y USB para BT
Antena	Conexión a la antena externa mediante conectores IPEX
Dimensión	30,0*26,8*3,1 mm (largo x ancho x alto)
Fuente de alimentación	CC 3,3 V ± 0,2 V a 500 mA (máx.)
Temperatura de funcionamiento	-20 ℃ a +70 ℃
Operación Humedad	10 % a 95 % de humedad relativa (sin condensación)

Dimensión del producto

Dimensión de la tarjeta: 30,0*26,8*3,1 mm (largo*ancho*alto; tolerancia: ±0,3 mm_largo/ancho, ±0,2 mm_alto)

Dimensiones del conector IPEX / MHF-1: 3,0*2,6*1,2 mm (largo x ancho x alto, Ø2,0 mm)

Dimensiones del paquete

Especificación del paquete:

1. 45 módulos por blister y 900 módulos por caja.

2. La ampolla se une con una membrana de alambre y se coloca en una bolsa de vacío antiestática.

3. Coloque 1 bolsa de perlas secas (20 g) y 1 tarjeta de humedad en cada bolsa de vacío antiestática.

4. El tamaño de la caja exterior es 35,2*21,5*15,5 cm.
