M8723DP2 1T1R 802.11b/g/n WiFi+B4.2 moduuli

Nopea 2.4G Wi-Fi-moduuli AP+STA:lla ja STM32:lla kannettavalle tietokoneelle ja PC:lle

Johdanto

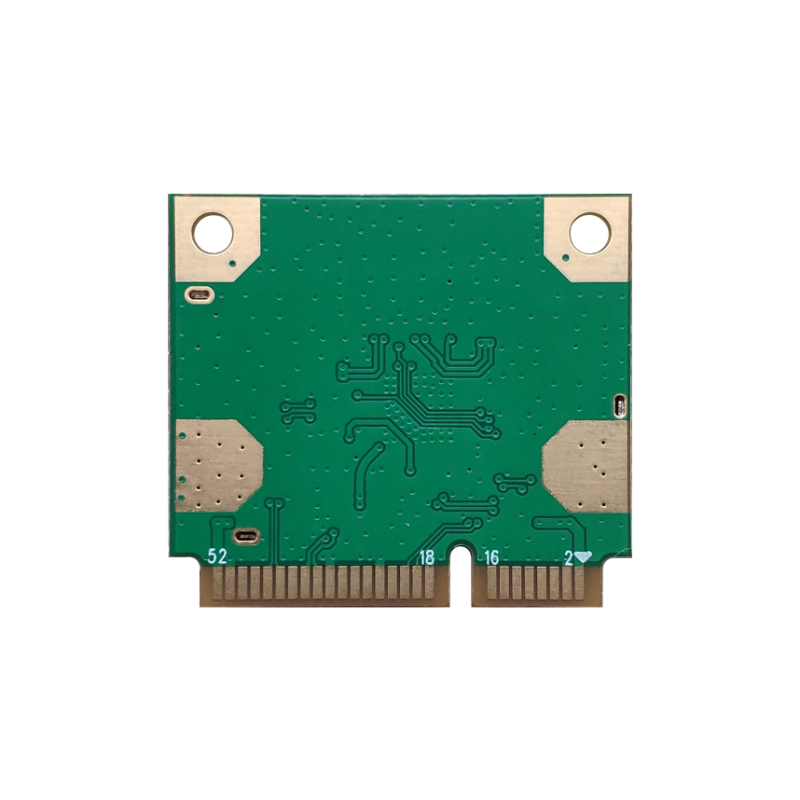

BL-M8723DP2 on pitkälle integroitu WLAN+Bluetooth Combo PCI Express Mini -kortti, joka sisältää WLAN-alijärjestelmän PCI Express -liitäntäohjaimella ja Bluetooth-alijärjestelmän USB-liitäntäohjaimella. Tämä kortti on yhteensopiva IEEE802.11b/g/n-standardin kanssa ja tarjoaa maksimaalisen PHY-nopeuden 150 Mbps:iin asti. Se tukee Bluetooth-kaksoistilaa BT v4.2 -yhteensopivan kanssa, joka tarjoaa monipuolisen langattoman yhteyden ja luotettavan suorituskyvyn pitkältä etäisyydeltä.

Ominaisuudet

• Muoto: PCI Express Half-Mini -kortti, jossa on alareunan suoja-aukot

• Toimintataajuus: 2,4 ~ 2,4835 GHz

• IEEE-standardit: IEEE 802.11b/g/n

• Langattoman PHY-nopeus voi olla jopa 150 Mbps

• Tukee BT Classic / BT Low Energy -kaksoistilaa

• Yhdistä ulkoiseen antenniin IPEX-liittimien kautta




Lohkokaavio

Yleiset tiedot

Kortin nimi	BL-M8723DP2
Piirisarja	RTL8723DE-VB-CG
WLAN-standardit	IEEE802.11b/g/n
BT:n erittely	Bluetooth Core Specification v4.2/2.1
Isäntäkäyttöliittymä	PCIE WLANille ja USB BT:lle
Antenni	Yhdistä ulkoiseen antenniin IPEX-liittimien kautta
Ulottuvuus	30,0*26,8*3,1 mm (P*L*K)
Virtalähde	DC 3,3 V±0,2 V @ 500 mA (max)
Toimintalämpötila	-20 ℃ - +70 ℃
Käyttö Kosteus	10–95 % suhteellinen kosteus (ei-tiivistyvä)

Tuotteen mitat

Kortin mitat: 30,0*26,8*3,1 mm (P*L*K; Toleranssi: ±0,3 mm_P/L, ±0,2 mm_K)

IPEX/MHF-1-liittimen mitat: 3,0*2,6*1,2mm (P*L*K, Ø2,0mm)

Pakkauksen mitat

Paketin erittely:

1. 45 moduulia per läpipainolevy ja 900 moduulia per laatikko.

2. Läpipainopakkaus sidotaan lankakalvolla ja asetetaan antistaattiseen tyhjiöpussiin.

3. Laita 1 pussi kuivia helmiä (20 g) ja 1 kosteuskortti jokaiseen antistaattiseen tyhjiöpussiin.

4. Ulkolaatikon koko on 35,2 * 21,5 * 15,5 cm.
