Високошвидкісний модуль Wi-Fi 2,4G з AP+STA і STM32 для ноутбука та ПК
Вступ

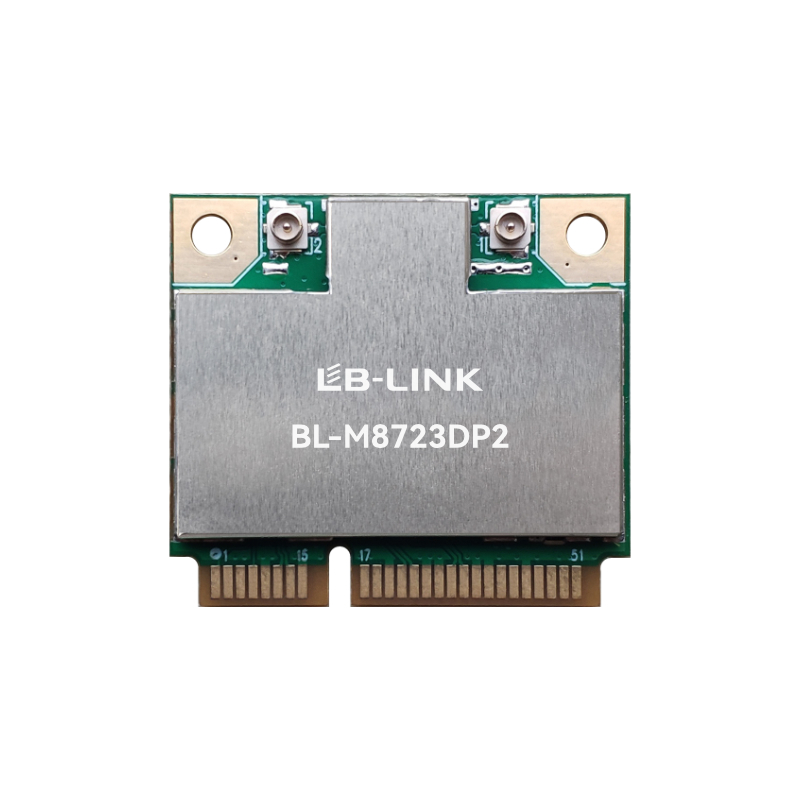

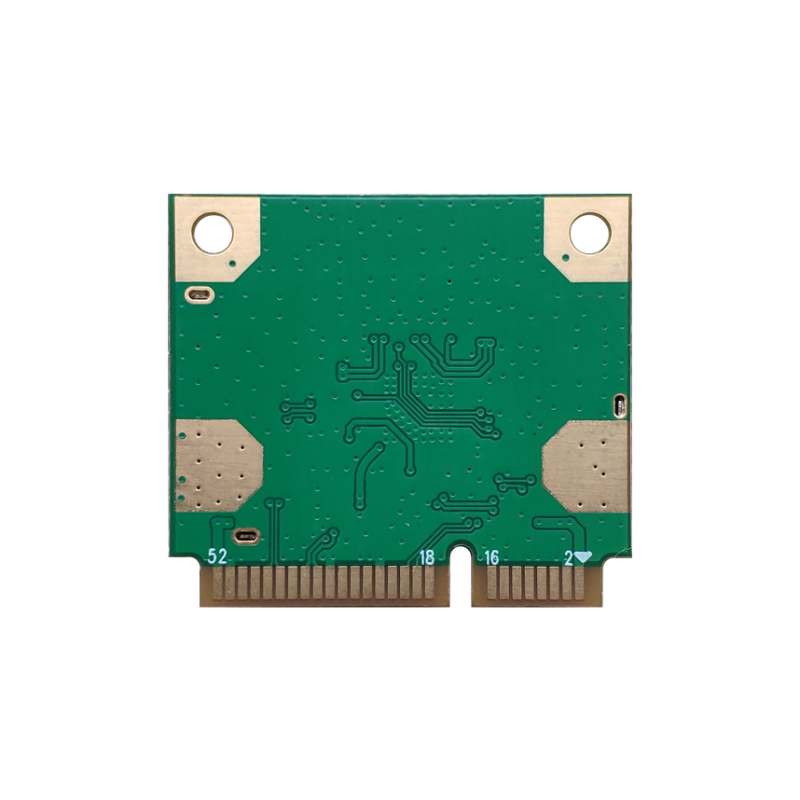

BL-M8723DP2 — це високоінтегрована комбінована міні-карта PCI Express WLAN+Bluetooth, яка містить підсистему WLAN з контролером інтерфейсу PCI Express і підсистему Bluetooth з контролером інтерфейсу USB. Ця карта сумісна зі стандартом IEEE802.11b/g/n і забезпечує максимальну швидкість PHY до 150 Мбіт/с, підтримує подвійний режим Bluetooth із сумісністю з BT v4.2, пропонуючи багатофункціональне бездротове підключення та надійну пропускну здатність на великій відстані.
Особливості
Форм-фактор: картка PCI Express Half-Mini з нижніми захисними отворами
Робоча частота: 2,4~2,4835 ГГц
Стандарти IEEE: IEEE 802.11b/g/n
Бездротова швидкість PHY може досягати 150 Мбіт/с
Підтримка подвійного режиму BT Classic / BT Low Energy
Підключіться до зовнішньої антени через роз'єми IPEX

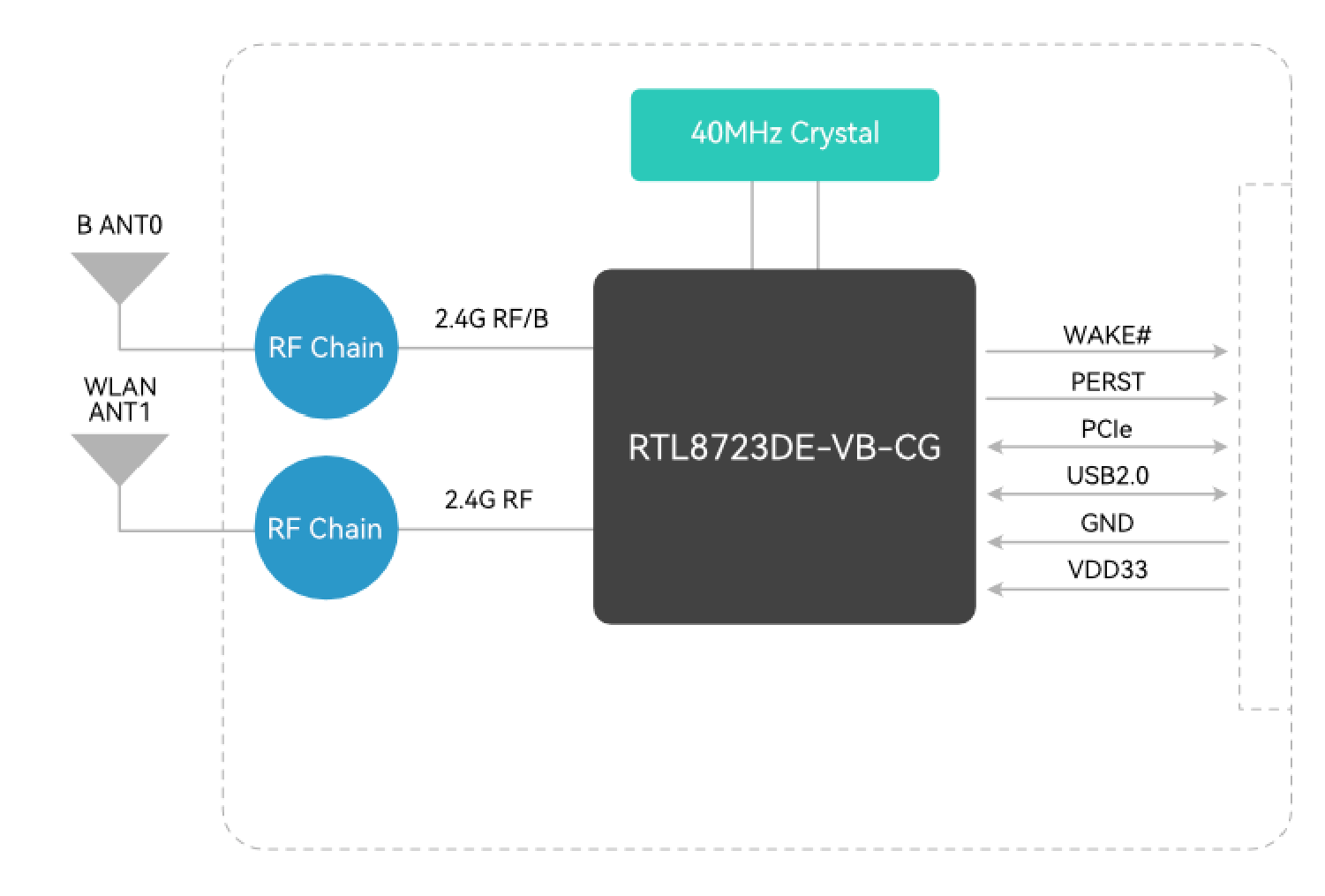

Блок -схема
![屏幕截图 2024-06-13 160401]()
Загальні специфікації
Назва картки |
BL-M8723DP2 |
Чіпсет |
RTL8723DE-VB-CG |
Стандарти WLAN |
IEEE802.11b/g/n |
Специфікація BT |
Специфікація Bluetooth Core v4.2/2.1 |
Хост -інтерфейс |
PCIE для WLAN і USB для BT |
Антена |
Підключіться до зовнішньої антени через роз'єми IPEX |
Вимір |
30,0*26,8*3,1 мм (Д*Ш*В) |
Живлення |
Постійний струм 3,3 В±0,2 В при 500 мА (макс.) |
Температура роботи |
-20 ℃ до +70 ℃ |
Операція вологість |
10% до 95% RH (неконденсування) |

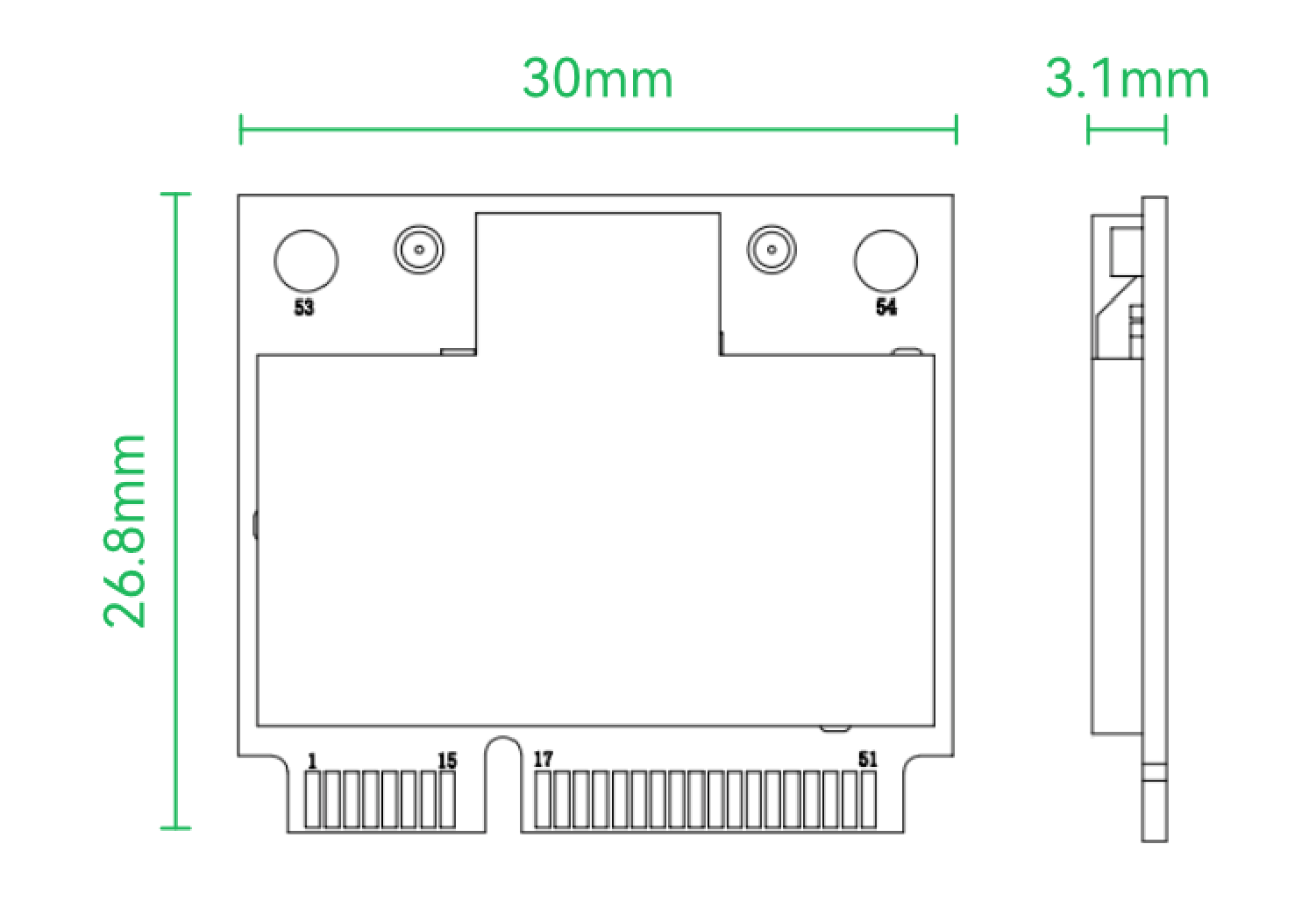

Вимір продукту
![屏幕截图 2024-06-13 160417]()
Розмір картки: 30,0*26,8*3,1 мм (Д*Ш*В; Допуск: ±0,3 мм_Д/Ш, ±0,2 мм_В)
Розмір роз'єму IPEX / MHF-1: 3,0*2,6*1,2 мм (Д*Ш*В, Ø2,0 мм)

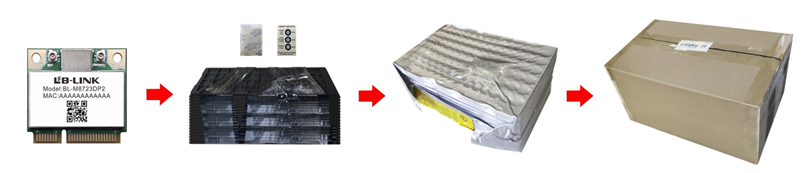

Розміри упаковки
![图片 1]()
Специфікація пакету:
1. 45 модулів у блістері та 900 модулів у коробці.
2. Блістер зв'язується дротяною мембраною та поміщається в антистатичний вакуумний пакет.
3. Покладіть 1 пакет сухих кульок (20 г) і 1 картку вологості в кожен антистатичний вакуумний пакет.
4. Зовнішній розмір коробки 35,2*21,5*15,5 см.
