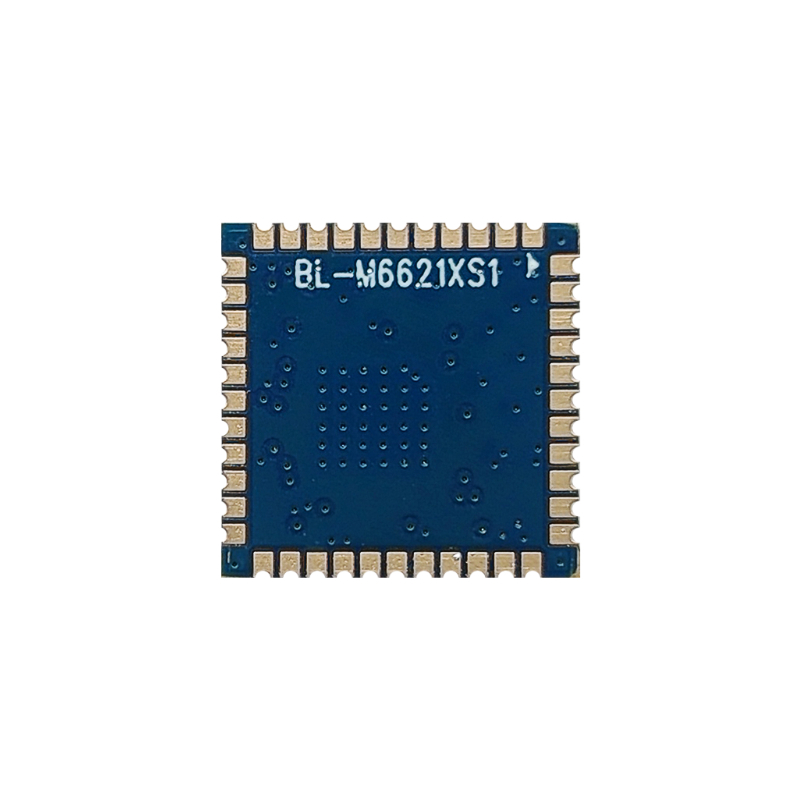

M6621XS1 1T1R 802.11a/b/g/n/ac/ax वाईफाई+B5.4 मॉड्यूल

परिचय

BL-M6621XS1 एक अत्यधिक एकीकृत डुअल-बैंड WLAN+ B v5.4 कॉम्बो मॉड्यूल है। यह 1T1R डुअल-बैंड WLAN सबसिस्टम और B v5.4 सबसिस्टम को जोड़ता है। यह मॉड्यूल IEEE 802.11 a/b/g/n/ac/ax मानक के अनुकूल है और 287Mbps तक अधिकतम PHY दर प्रदान करता है, यह B v5.4/v4.2/v3.0/v2.1 अनुरूप के साथ B/B डुअल मोड का समर्थन करता है, उच्च मानकों पर सुविधा संपन्न वायरलेस कनेक्टिविटी प्रदान करता है, और विस्तारित दूरी से विश्वसनीय, लागत प्रभावी, उच्च थ्रूपुट प्रदान करता है।

विशेषताएँ

• ऑपरेटिंग फ़्रीक्वेंसी: 2.4 ~ 2.4835GHz या 5.15 ~ 5.85GHz

• वायरलेस PHY दर 20/40MHz बैंडविड्थ के साथ 287Mbps तक पहुंच सकती है

• होस्ट इंटरफ़ेस SDIO3.0 या USB2.0 हैं, दोनों इंटरफ़ेस वैकल्पिक हैं और इन्हें एक साथ उपयोग नहीं किया जा सकता है

• STA, AP, WLAN डायरेक्ट मोड को एक साथ सपोर्ट करें

ब्लॉक आरेख

सामान्य विनिर्देश

मोड्यूल का नाम	BL-M6621XS1
चिपसेट	SWT6621-SH
डब्लूएलएएन मानक	IEEE802.11a/b/g/n/ac/ax
बीटी विशिष्टता	बी कोर विशिष्टता v5.4/v4.2/v3.0/v2.1
होस्ट इंटरफ़ेस	WLAN के लिए SDIO और B के लिए UART या WLAN + B के लिए USB
एंटीना	से कनेक्ट करें आधे छेद वाले पैड के माध्यम से बाहरी एंटीना
आयाम	12.0*12.0*1.7मिमी (एल*डब्ल्यू*एच; सहनशीलता: ±0.3मिमी_एल/डब्ल्यू, ±0.2मिमी_एच)
बिजली की आपूर्ति	3.3V±0.3V मुख्य बिजली आपूर्ति @1A (अधिकतम) 3.3V±0.3V या 1.8V±0.2VI/O बिजली की आपूर्ति
ऑपरेशन तापमान	-20 ℃ से +70 ℃
ऑपरेशन आर्द्रता	10% से 95% आरएच (गैर-संघनक)

उत्पाद का आयाम

मॉड्यूल आयाम: 12.0*12.0*1.7 मिमी (एल*डब्ल्यू*एच; सहनशीलता: ±0.3मिमी_एल/डब्ल्यू, ±0.2मिमी_एच)

पैकेज आयाम

पैकेज विनिर्देश:

1। 1,000 मॉड्यूल प्रति रोल और 5,000 मॉड्यूल प्रति बॉक्स।

2। बाहरी बॉक्स का आकार: 37.5*36*29 सेमी।

3. नीली पर्यावरण-अनुकूल रबर प्लेट का व्यास 13 इंच है, जिसकी कुल मोटाई 28 मिमी (24 मिमी कैरिंग बेल्ट की चौड़ाई के साथ) है।

4. प्रत्येक एंटी-स्टैटिक वैक्यूम बैग में ड्राई एजेंट (20 ग्राम) का 1 पैकेज और 1 ह्यूमिडिटी कार्ड रखें।

5। प्रत्येक कार्टन को 5 बक्से के साथ पैक किया जाता है।
