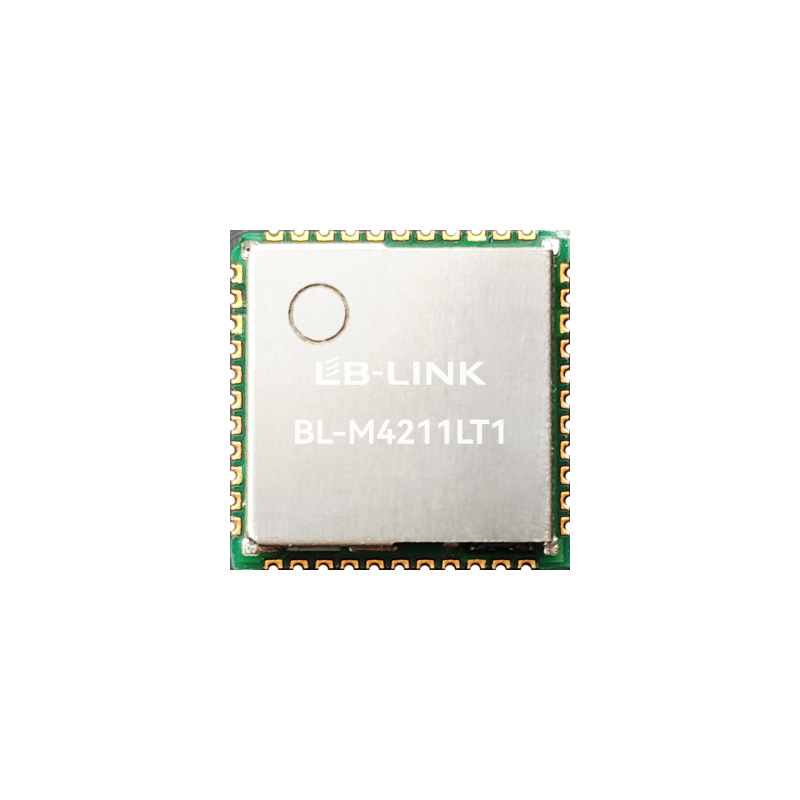

Mô-đun IoT WiFi M4211LT1 1T1R 802.11b/g/n

Giới thiệu

Mô-đun IoT tiêu thụ điện năng thấp BL-M4211LT1 được thiết kế dựa trên AiW4211L, đây là mô-đun 1T1R IEEE802 tích hợp cao, hiệu suất cao và chi phí thấp. Mô-đun Internet vạn vật (IoT) 11 b/g/n. Nó hỗ trợ băng thông tiêu chuẩn 20 MHz và băng thông hẹp 5 MHz/10 MHz, cung cấp tốc độ PHY cao nhất lên tới 72,2Mbps. Mô-đun này tích hợp bộ vi xử lý 32 bit hiệu suất cao, hỗ trợ giao diện nô lệ UART, SDIO2.0 với tần số xung nhịp lên tới 50 MHz để liên lạc với thiết bị. BL-M4211LT1 được áp dụng cho các thiết bị gia dụng thông minh, khóa thông minh, camera tiêu thụ điện năng thấp, nút chuyển đổi và các thiết bị không dây thông minh khác.

Đặc trưng

• Tần số hoạt động: 2,4 ~ 2,4835GHz

• Tiêu chuẩn IEEE: IEEE 802.11b/g/n

• Tốc độ PHY không dây có thể đạt tới 72,2Mbps

• SRAM nhúng: 352KB

• Flash nhúng: 2MB

• Cung cấp nhiều giao diện ngoại vi bao gồm SDIO,UART,I2S, I2C, SPI,PWM,ADC

• Kết nối với ăng-ten bên ngoài thông qua miếng đệm nửa lỗ

• Nguồn điện chính: DC3.3V±0.2V ;Điện áp nguồn I/O VDIO DC 3.3V±0.2V hoặc 1.8V±0.1V

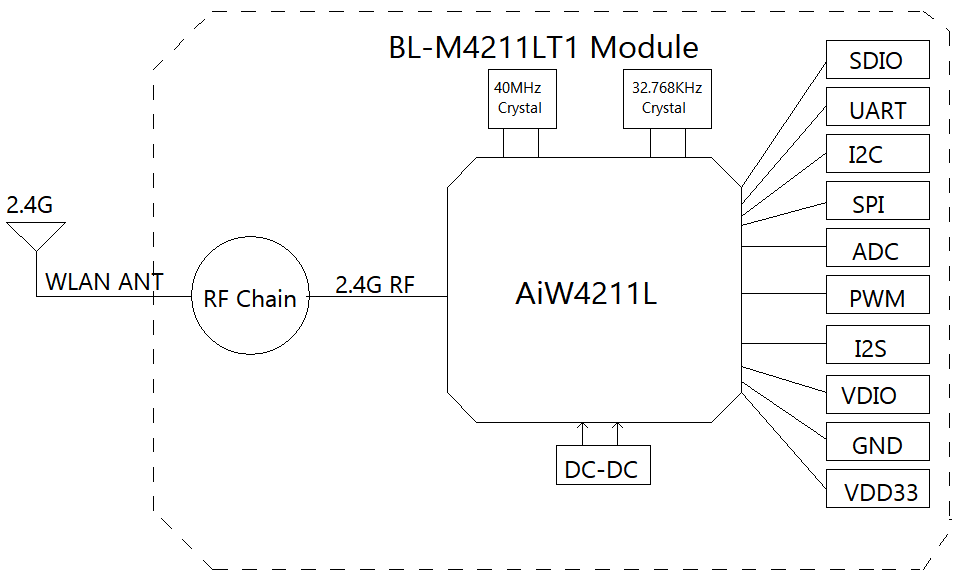

Sơ đồ khối

Thông số chung

Tên mô-đun	BL-M4211LT1
Chipset	AiW4211L
Tiêu chuẩn mạng WLAN	IEEE802.11b/g/n/, 1T1R, 2.4G, 72.2Mbps
Giao diện máy chủ	SDIO
Anten	Kết nối với ăng-ten bên ngoài thông qua miếng đệm nửa lỗ
Kích thước	12*12*2.1mm (L*W*H)
Nguồn điện	Nguồn điện chính DC 3,3V±0,2V @ 450 mA ( Tối đa) Nguồn DC 3,3V±0,2V hoặc 1,8V±0,1VI/O
Nhiệt độ hoạt động	-40oC đến +85oC
Độ ẩm hoạt động	10% đến 95% RH (Không ngưng tụ)

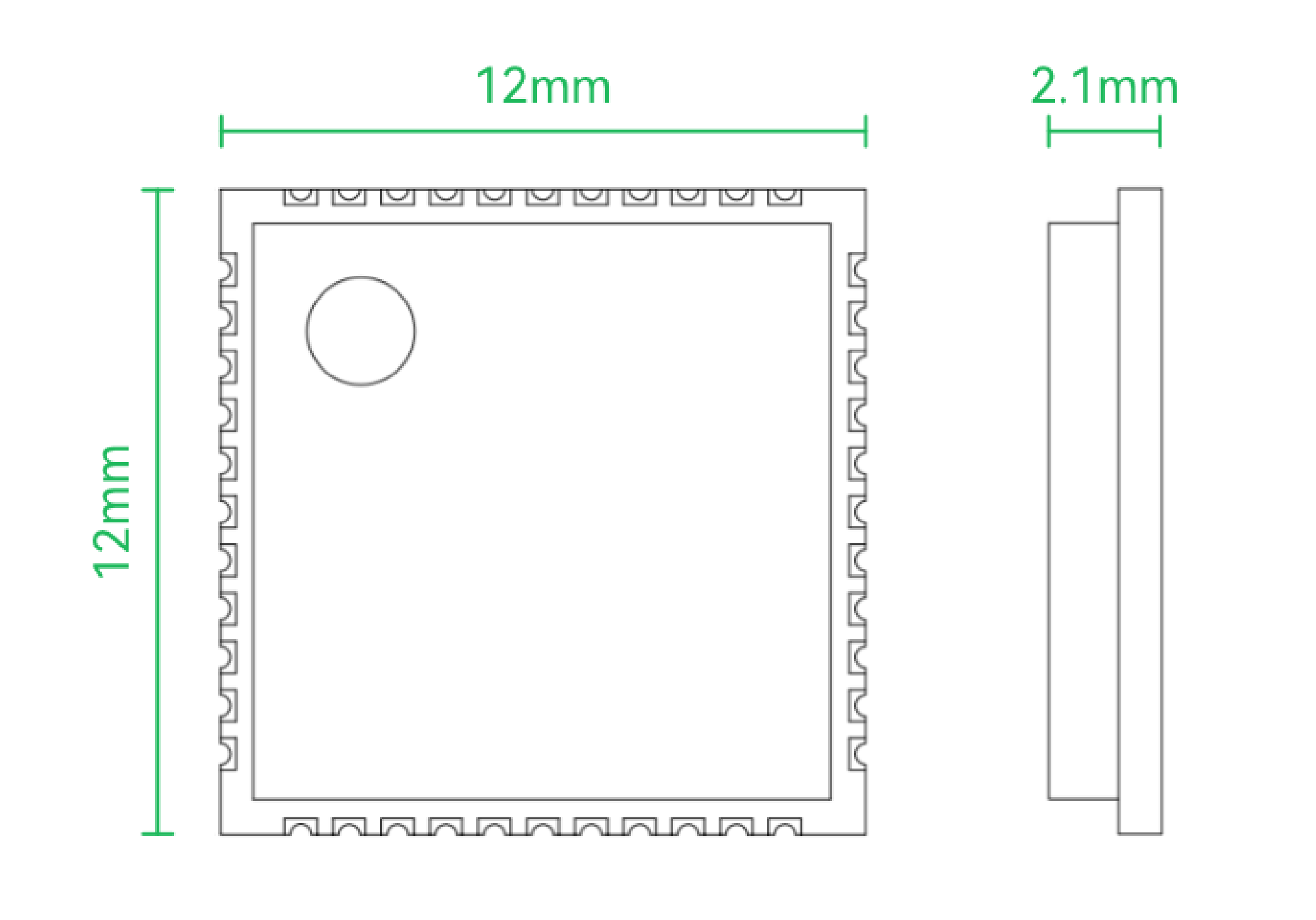

Kích thước sản phẩm

Kích thước mô-đun: 12*12*2.1mm(L*W*H; Dung sai: ±0.15mm)

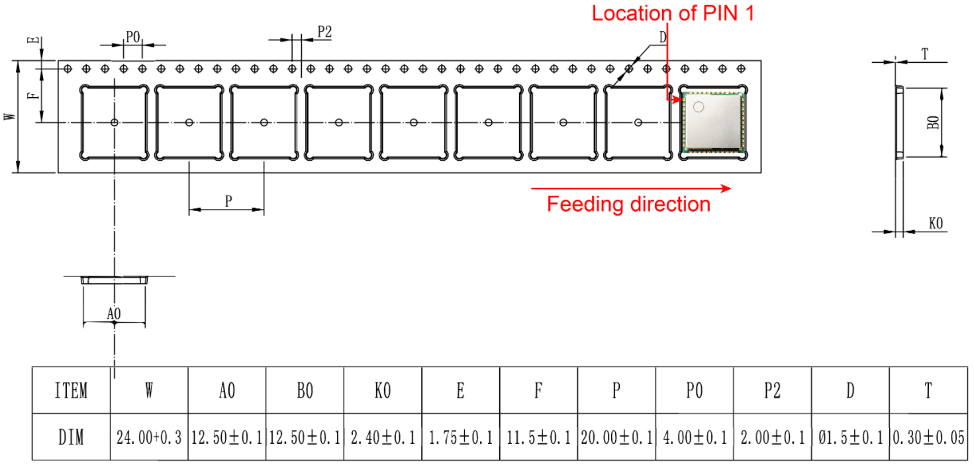

Kích thước gói

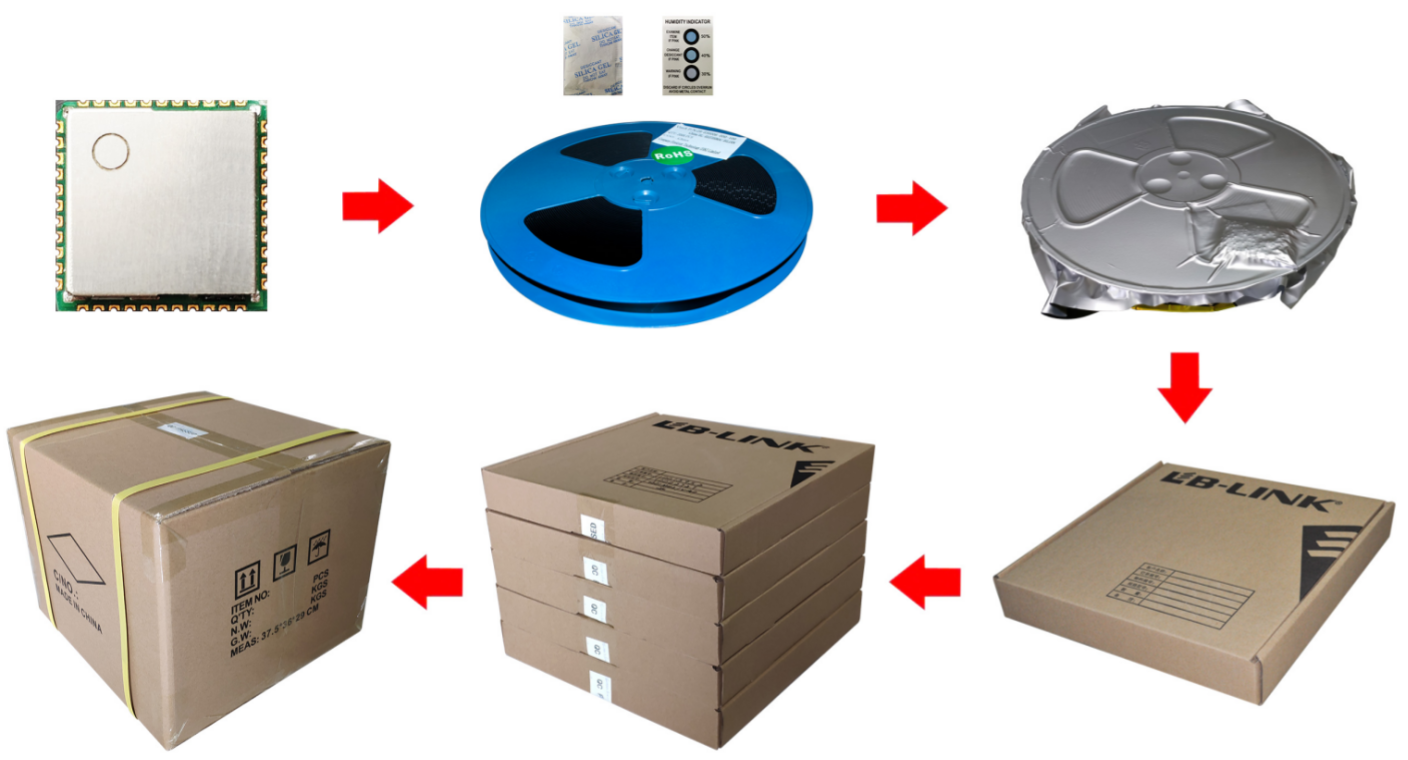

Đặc điểm kỹ thuật gói:

1. 1.000 mô-đun mỗi cuộn và 5.000 mô-đun mỗi hộp.

2. Kích thước hộp bên ngoài: 37,5 * 36 * 29cm.

3. Đường kính của tấm cao su thân thiện với môi trường màu xanh là 13 inch, với tổng độ dày 28mm

    (có đai đeo rộng 24mm).

4. Cho 1 gói chất khô (20g) và 1 thẻ chống ẩm vào mỗi túi chân không chống tĩnh điện.

5. Mỗi thùng carton được đóng gói 5 hộp.
