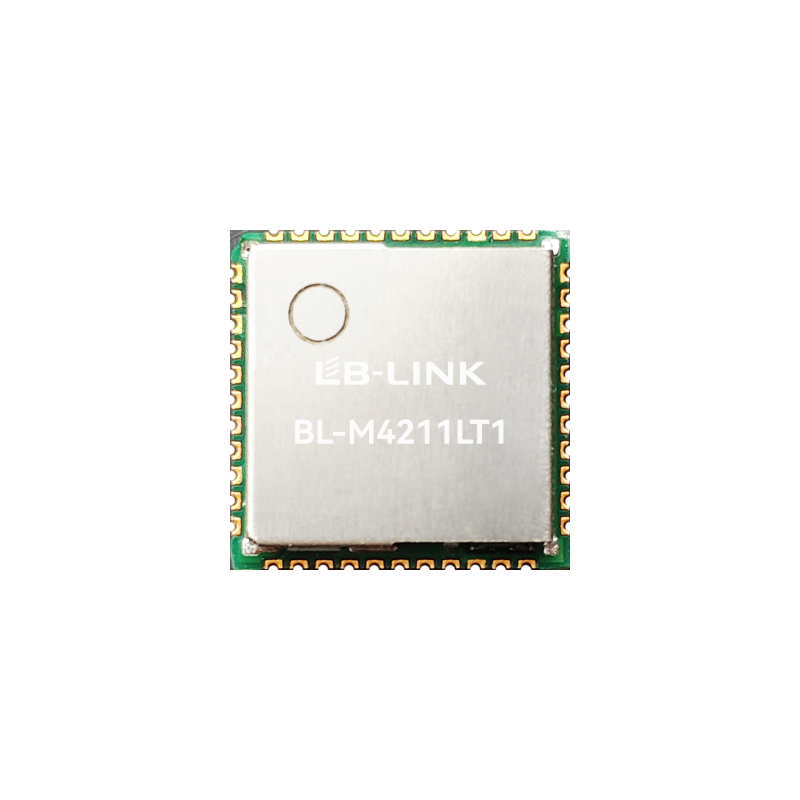

M4211LT1 1T1R 802.11b/g/n WiFi IoT מודול

מָבוֹא

מודול IoT עם צריכת חשמל נמוכה BL-M4211LT1 מתוכנן על בסיס AiW4211L, שהוא 1T1R IEEE802 משולב מאוד, בעל ביצועים גבוהים ובעלות נמוכה. מודול 11 b/g/n internet of thing (IoT). הוא תומך ברוחב פס סטנדרטי של 20 מגה-הרץ וברוחב פס צר של 5 מגה-הרץ/10 מגה-הרץ, מספק את קצב ה-PHY הגבוה ביותר עד 72.2 מגה-ביט לשנייה. מודול זה משלב מעבד 32 סיביות בעל ביצועים גבוהים, תומך בממשקי עבד UART, SDIO2.0 עם תדר שעון של עד 50 מגה-הרץ לתקשורת בהתקן. BL-M4211LT1 ישים למכשירי חשמל ביתיים חכמים, נעילה חכמה, מצלמות בצריכת חשמל נמוכה, כפתורי מתג והתקנים אלחוטיים חכמים אחרים.

תכונות

• תדרי הפעלה: 2.4~2.4835GHz

• תקני IEEE: IEEE 802.11b/g/n

• קצב PHY אלחוטי יכול להגיע עד 72.2Mbps

• SRAM משובץ: 352KB

• פלאש מוטבע: 2MB

• מספק מגוון ממשקים היקפיים כולל SDIO, UART, I2S, I2C, SPI, PWM, ADC

• חברו לאנטנה החיצונית דרך כרית חצי חור

• ספק כוח ראשי: DC3.3V±0.2V ;מתח מתח I/O VDIO DC 3.3V±0.2V או 1.8V±0.1V

תרשים בלוקים

מפרט כללי

שם המודול	BL-M4211LT1
ערכת שבבים	AiW4211L
תקני WLAN	IEEE802.11b/g/n/, 1T1R, 2.4G, 72.2Mbps
ממשק מארח	SDIO
אַנטֶנָה	חברו לאנטנה החיצונית דרך כרית חצי חור
מֵמַד	12*12*2.1 מ'מ (L*W*H)
ספק כוח	DC 3.3V±0.2V @ 450 mA ( מקסימום) מתח ראשי מתח DC 3.3V±0.2V או 1.8V±0.1VI/O
טמפרטורת פעולה	-40℃ עד +85℃
מבצע לחות	10% עד 95% RH (לא מתעבה)

מימד המוצר

ממד מודול: 12*12*2.1 מ'מ (L*W*H; סובלנות: ±0.15 מ'מ)

מידות החבילה

מפרט חבילה:

1. 1,000 מודולים לכל גליל ו-5,000 מודולים לכל קופסה.

2. גודל הקופסה החיצונית: 37.5*36*29 ס'מ.

3. הקוטר של לוחית הגומי הכחולה הידידותית לסביבה הוא 13 אינץ', עם עובי כולל של 28 מ'מ

    (עם רוחב של 24 מ'מ חגורת נשיאה).

4. שים חבילה אחת של חומר יבש (20 גרם) וכרטיס לחות אחד בכל שקית ואקום אנטי סטטית.

5. כל קרטון ארוז עם 5 קופסאות.
