вступ

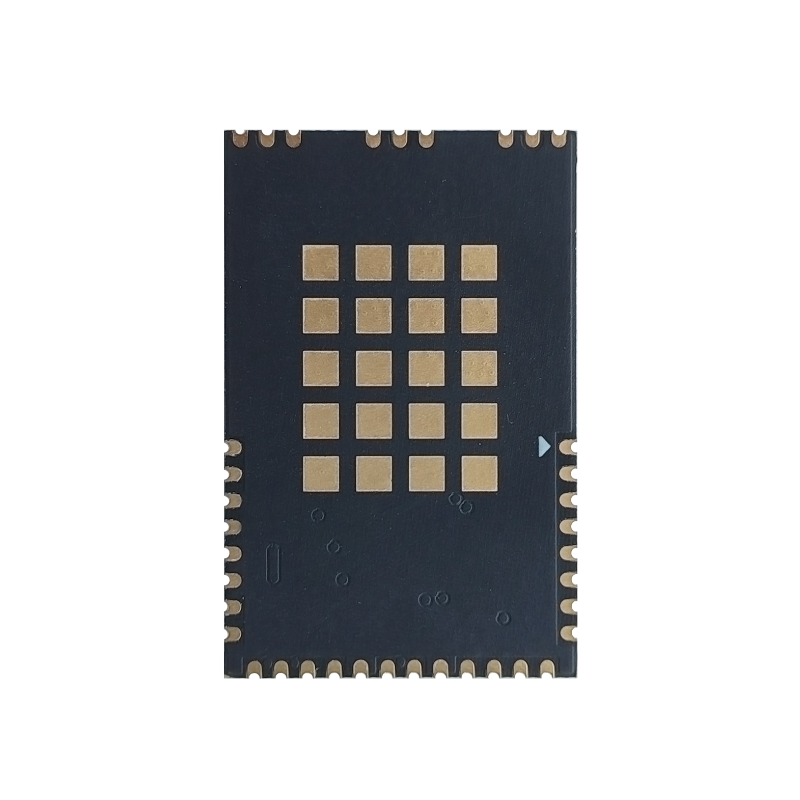

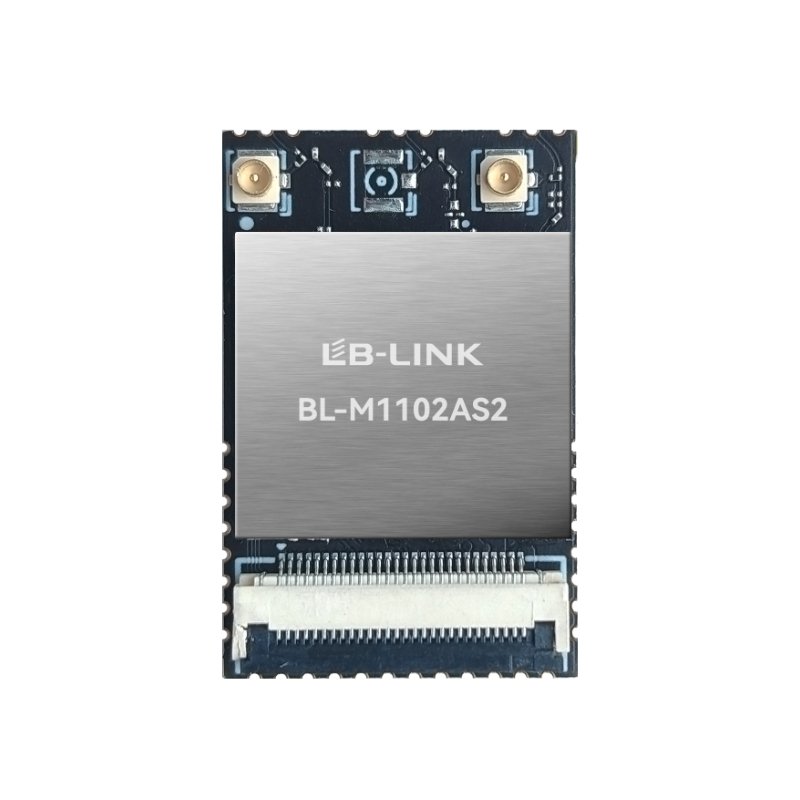

BL-1102AS2 — це високоінтегрований однодіапазонний високопотужний бездротовий модуль на базі Hi1102A, інтегрований PMU、CMU、MAC、PHY、RF та інші модулі, висока інтеграція, високопродуктивний контролер бездротового зв’язку на одній мікросхемі. Модуль має вбудований високопотужний FEM і підтримує вузькосмуговий режим 5/10 МГц, що значно збільшує відстань зв’язку WLAN, ідеально підходить для додатків бездротової передачі відео на великі відстані, таких як IP-камери та БПЛА.
особливості
Робоча частота: 4,905~4,940 ГГц; 5,15~5,85 ГГц; 5,88~5,9 ГГц;
Стандарти IEEE: IEEE 802.11 a (вузькосмуговий режим)
Підтримує вузьку смугу 5/10 МГц з 1T1R
Підключення до зовнішньої антени через роз'єми MHF1/IPEX1
Інтерфейс хоста SDIO3.0, сумісний із SDIO2.0
Джерело живлення DC 5V & VBAT 3.7V

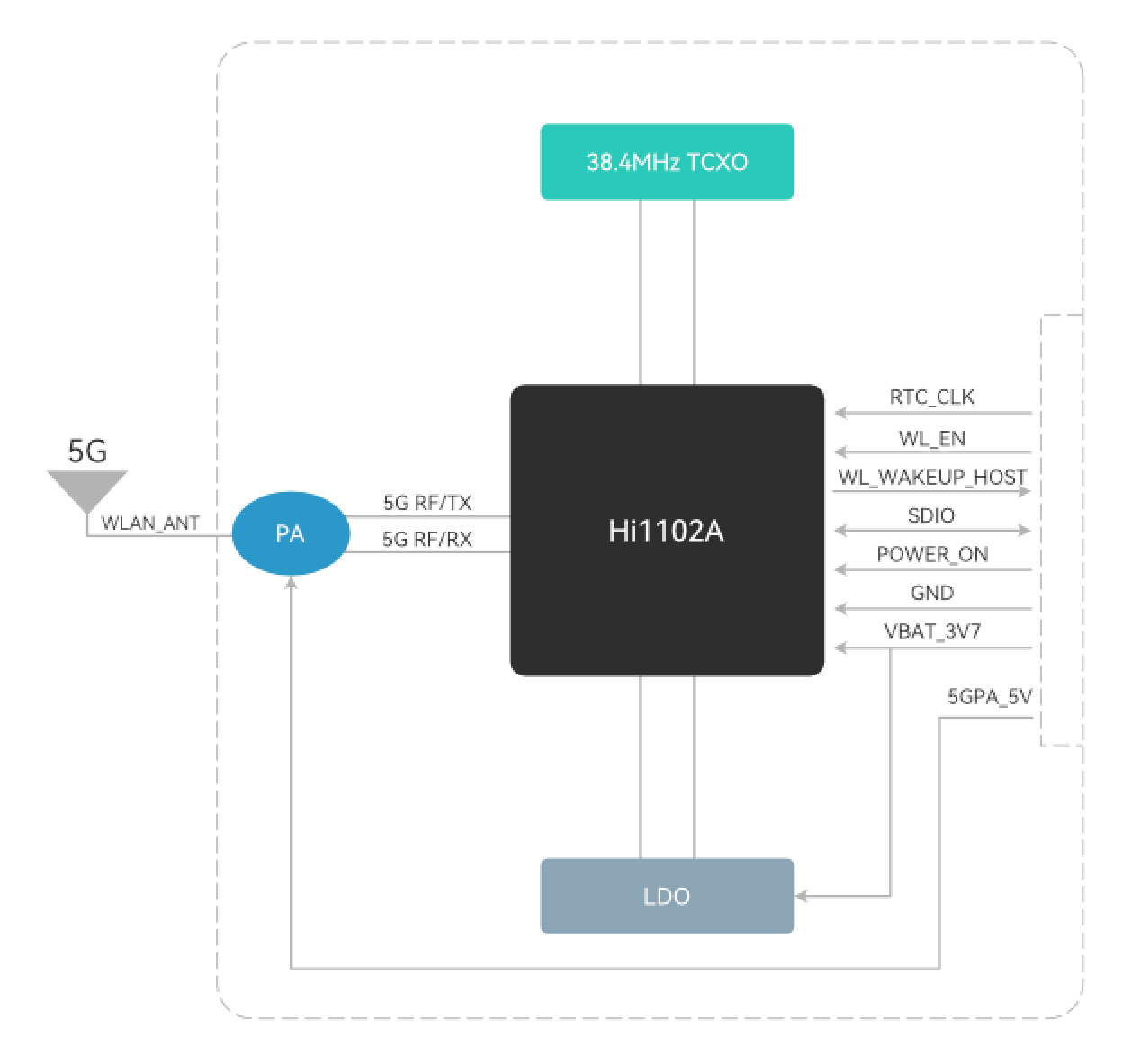

Блок-схема
Загальні характеристики
Назва модуля |
BL-M1102AS2 |
Чіпсет |
HiSilicon Hi1102A |
Стандарти WLAN |
IEEE 802.11 a (вузькосмуговий режим) |
Режим роботи |
AP або станція з вузькою смугою 5/10 МГц |
Інтерфейс хоста |
SDIO3.0 сумісний SDIO2.0 |
антена |
Підключіться до зовнішньої антени через роз'єми IPEX |
Розмір |
31*20*3 мм (Д*Ш*В) |
Джерело живлення |
VBAT 3,7 В при 600 мА (макс.) & 5,0 В постійного струму при 1800 мА (макс.) |
Робоча температура |
-20℃ до +70℃ |
Експлуатація Вологість |
Від 10% до 95% RH (без конденсації) |
Розмір продукту

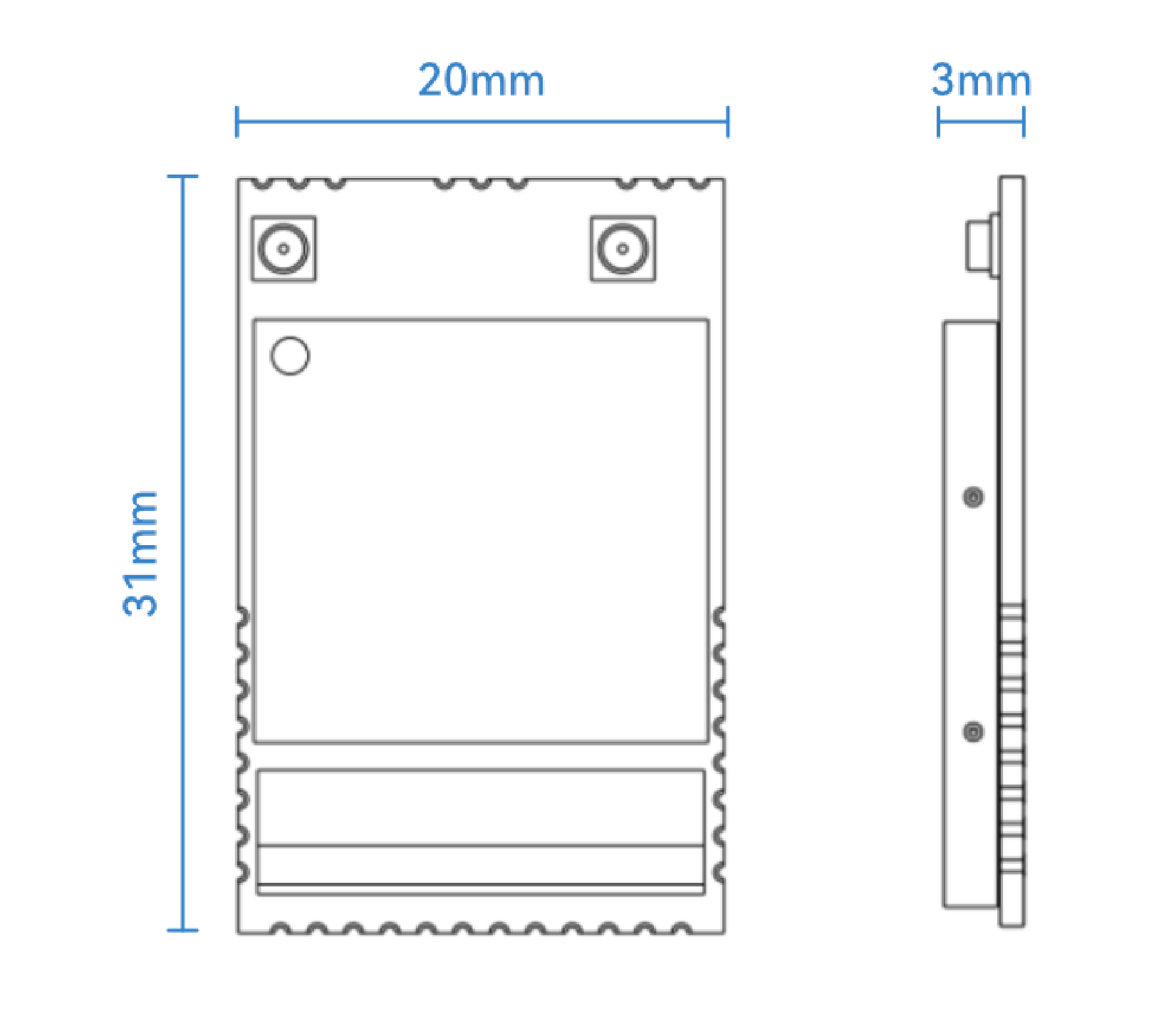

Розмір модуля: 31,0 мм*20,0 мм*3,0 мм（Д*Ш*В; Допуск: ±0,3 мм_Д/Ш, ±0,2 мм_В）
Розмір роз'єму IPEX / MHF-1: 3,0*2,6*1,25 мм (Д*Ш*В, Ø2,0 мм)
Розміри упаковки

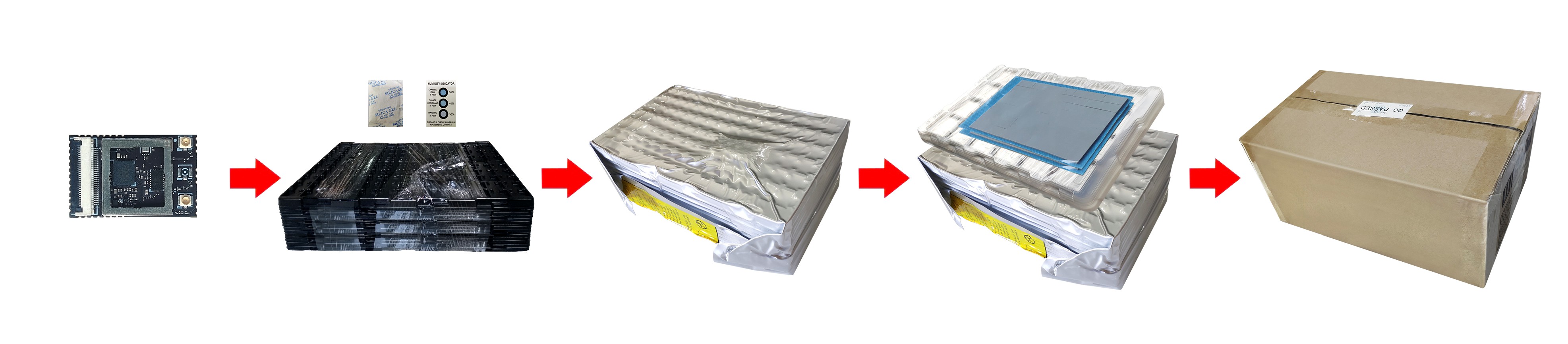

Специфікація упаковки:
1. 48 модулів на блістерну пластину，і 384 модулі，384 захисні кришки，384 теплопровідні силіконові прокладки в коробці.
2. Блістер зв'язується дротяною мембраною та поміщається в антистатичний вакуумний пакет.
3. Покладіть 1 мішок сухих кульок (20 г) і 1 3-точкову картку вологості в кожен антистатичний вакуумний мішок.
4. Зовнішній розмір коробки 35,2*21,5*15,5 см.
