Penyelesaian: Kesambungan Wayarles Ultra-Slim untuk Peranti Kompak & Ultra Nipis| BL-M8852BP6

BL-M8852BP6 | WiFi 6 + Penyelesaian Modul SMT Terpateri Bluetooth 5.2

Gambaran keseluruhan

Komputer riba ultra nipis hari ini, paparan pintar tipis dan sistem terbenam padat menuntut penyelesaian sambungan wayarles yang mengimbangi prestasi tinggi, faktor bentuk minimum dan kebolehpercayaan jangka panjang. Modul M.2 bersoket selalunya memperkenalkan kekangan ketinggian, kerumitan pemasangan dan risiko kebolehpercayaan berkaitan getaran—terutamanya dalam reka bentuk volum tinggi dan terhad ruang.

Penyelesaian BL -M8852BP6 menangani cabaran ini dengan modul kombo wayarles terintegrasi sepenuhnya yang dipateri ke bawah yang dikuasakan oleh cipset Realtek RTL8852BE-CG. Ia menggabungkan sambungan berkelajuan tinggi WiFi 6 (802.11ax) dan operasi dwi-mod Bluetooth 5.2 dalam pakej M.2 1216-S4 ultra-kompak, membolehkan penempatan SMT terus tanpa memerlukan soket M.2.

Penyelesaian wayarles turnkey ini dioptimumkan untuk aplikasi di mana setiap milimeter dikira.

Cabaran Utama Ditangani

• Kekangan ketinggian yang melampau dalam reka bentuk casis ultra nipis

• Risiko kebolehpercayaan daripada modul bersoket dalam persekitaran getaran tinggi

• BOM tinggi dan kos pemasangan daripada komponen RF diskret

• Gangguan kewujudan bersama WiFi-Bluetooth dalam susun atur padat

• Latensi dan kesesakan dalam persekitaran bersambung berbilang pengguna

Sorotan Penyelesaian

1. Faktor Bentuk Pateri Ultra-Slim

• Faktor Bentuk : M.2 1216-S4 modul dipateri

• Dimensi : 16.0 × 12.0 × 1.7 mm

• Pemasangan SMT PCB langsung menghilangkan ketinggian penyambung M.2

• Sesuai untuk buku nota ultra nipis, tablet 2-dalam-1 dan sistem terbenam padat

2. WiFi Berprestasi Tinggi 6 (802.11ax)

• Dwi-jalur: 2.4 GHz + 5 GHz

• Sokongan saluran 2T2R, 20/40/80 MHz

• Kadar PHY maksimum: 1201 Mbps

• Menyokong OFDMA & MU-MIMO untuk penghantaran berbilang pengguna kependaman rendah

• Antara Muka Hos: PCIe 1.1

3. Bluetooth 5.2 Kesambungan Dwi Mod

• Bluetooth 5.2 (serasi ke belakang dengan v4.2 / v2.1)

• Operasi LE + BR/EDR serentak

• Dioptimumkan untuk audio, peranti HID, pengimbas dan penderia IoT

• Antara Muka Hos: USB 2.0 Kelajuan Penuh

• Antena: 2× penyambung MHF4 / IPEX4

4. Kebolehpercayaan Gred Perindustrian

• Suhu operasi: -20 ℃ hingga + 70 ℃

• Bekalan kuasa: 3.3V ±0.2V, puncak 1.5A

• Perlindungan ESD: 2 kV (HBM)

• Pateri aliran semula serasi (maks 250 ℃, ≤ 2 aliran semula)

• Julat kelembapan: 10%–95% RH (tidak pemeluwapan)

5. Mesra Pengeluaran Besar-besaran

• Pembungkusan pita dan kekili untuk barisan pengeluaran SMT

• Diplexer bersepadu dan pengurusan kuasa

• Kewujudan bersama WiFi-Bluetooth yang stabil

• Mengurangkan kerumitan susun atur PCB dan masa reka bentuk

Aplikasi Sasaran

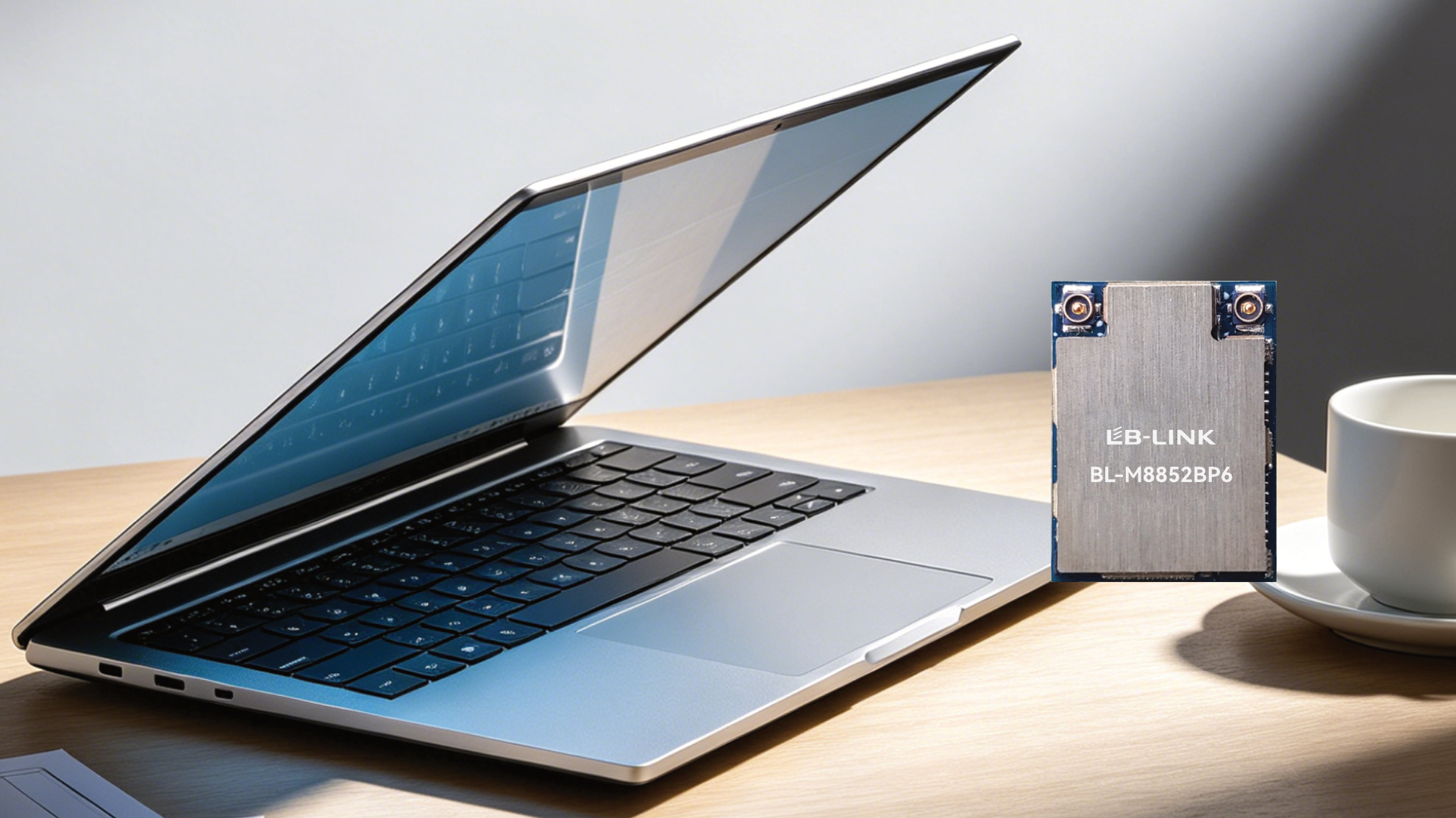

️ Komputer Riba Ultra Nipis & Tablet 2-dalam-1

Reka bentuk casis langsing didayakan oleh profil 1.7mm, dengan WiFi 6 berkelajuan tinggi untuk penstriman 4K dan pemindahan fail besar, dan Bluetooth yang stabil untuk stilus, papan kekunci dan peranti audio.

TV Pintar Slim & Papan Tanda Digital

Reka letak padat untuk paparan bezel sempit, dengan WiFi dwijalur untuk penstriman media 4K/8K dan Bluetooth untuk alat kawalan jauh, bar bunyi dan peranti audio.

PC Mini, Kotak Set-Top & Komputer Terbenam

Modul berprofil rendah sesuai dengan penutup mini, memberikan daya pemprosesan tinggi untuk perkhidmatan awan dan aplikasi media, dengan prestasi RF yang boleh dipercayai dalam sarung logam.

Terminal Perindustrian Mudah Alih & HMI

Julat suhu yang luas untuk persekitaran industri, pemasangan pateri kalis getaran, WiFi 6 untuk pautan naik data masa nyata dan Bluetooth 5.2 untuk pengimbas, penderia dan persisian.

Rumah Pintar & Peranti Tepi IoT

Saiz miniatur untuk perkakasan rumah pintar yang kompak, dioptimumkan untuk peranti yang disambungkan sentiasa hidup dengan perayauan 2.4G/5G yang stabil dan sambungan penderia.

Spesifikasi Penyelesaian

Kenapa Pilih Penyelesaian Ini

• Mendayakan reka bentuk produk ultra-langsing tanpa mengorbankan prestasi wayarles

• Menghapuskan isu kebolehpercayaan berkaitan soket dengan pembinaan yang dipateri

• Mengurangkan BOM dan kos pemasangan untuk pengeluaran volum tinggi

• Menyampaikan sambungan WiFi 6 + Bluetooth 5.2 yang stabil dalam satu modul padat

• Disokong oleh pasukan kejuruteraan LB-LINK untuk reka bentuk dalam, susun atur dan integrasi pemandu

Dapatkan Sokongan & Sampel

Minta lembaran data, jejak PCB, ulasan skematik, sampel atau sokongan penyepaduan tersuai:
